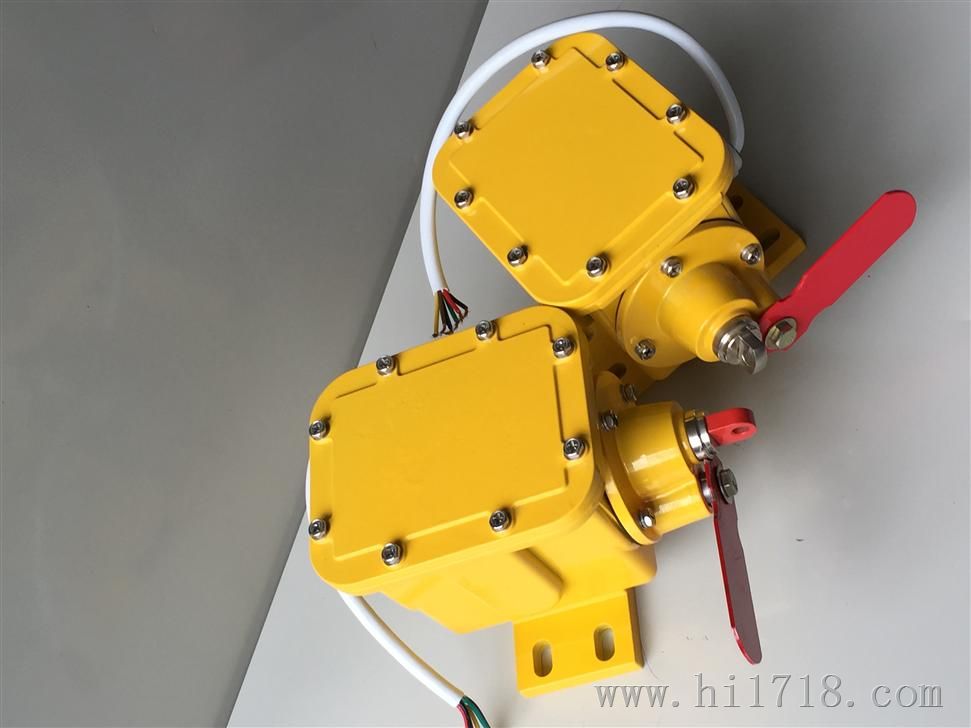

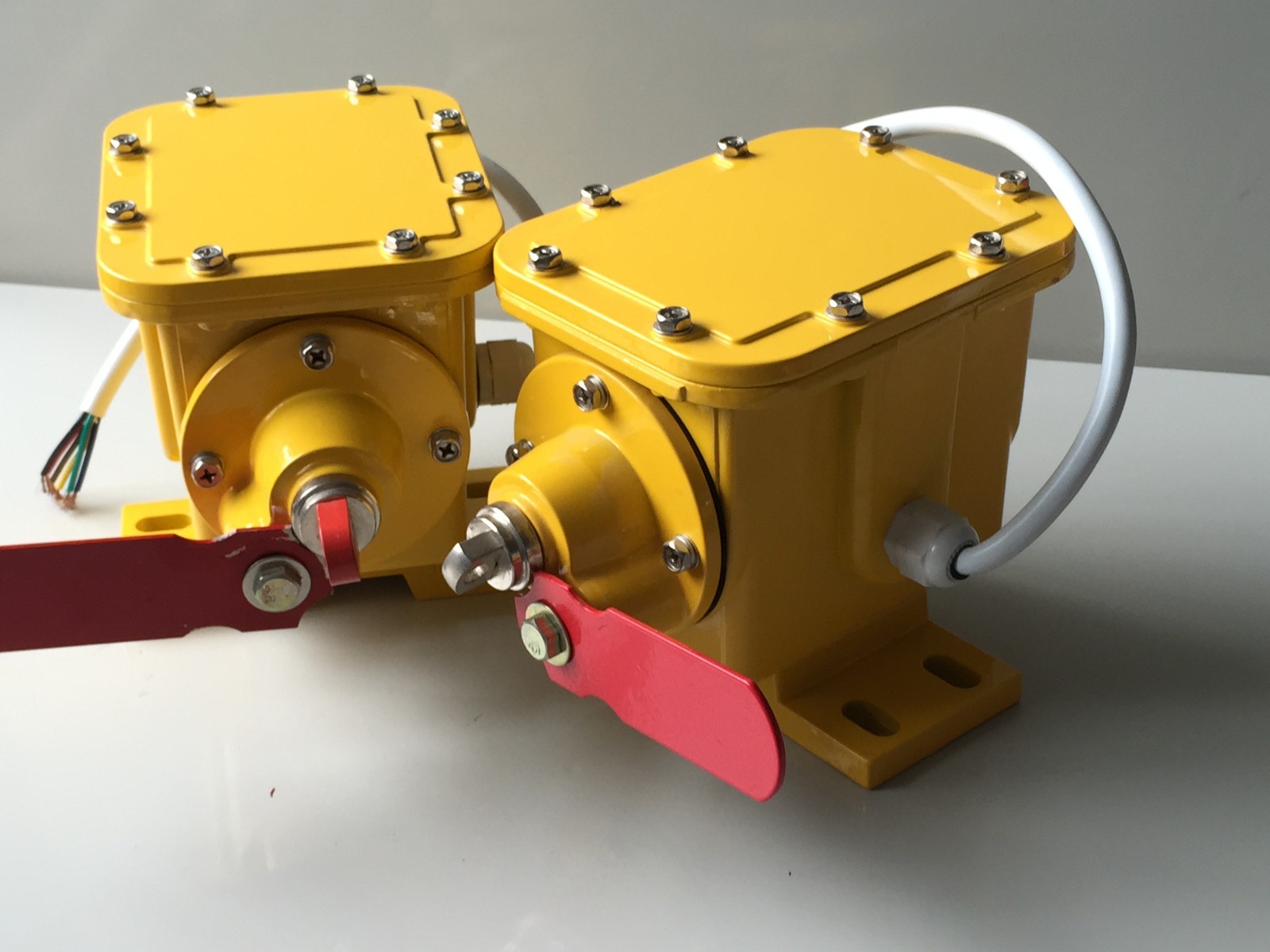

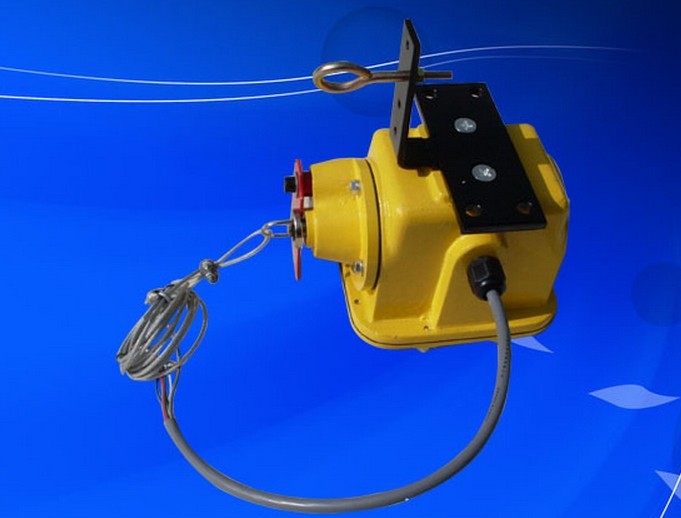

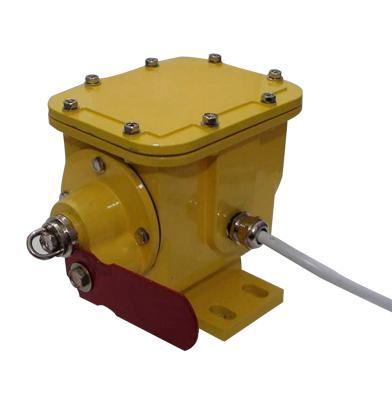

产品名称：SL-I撕裂开关|纵向撕裂检测器|手柄复位

产品型号：SL-II、SL-I、ZL-C、ZL-B

所属类别：撕裂开关

详细说明

纵向撕裂开关SL-I技术参数：(优质供应商，质量有保障的产品）

1、环境温度：-30℃～+60℃

2、相对湿度：不大于85%

3、触点数量：2个Z-15GW22-B型微动开关。

4、触点容量：AC380V/5A

5、动作力：5Kg

6、防护等级：1P67

7、可靠性：＞10000000次

纵向撕裂开关：ZL-B、ZL-A、THZL-B-II、YHDL-2、YHZL-2、ZS-L、HFZL-K、XT-FSL、DB-100、HLSL-II、 HQCL-2010TPK、KBZS1-12-T-TH、ZL-B-2、YPSL-A、YHZL-A、ZS1-G、SL-A、THZL-B-II、XT-FSL、DB-100N

SL-I撕裂开关安装与使用

1.开关平衡地安装在机架固定支架上。

2.将开关以对的形式安装在胶带两侧，用钢丝将两个开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。

3.拉绳动作力应适宜，以确保开关可靠复位。

4.一条胶带可安装多对开关。

SL-I撕裂开关工作原理

本装置是为昂贵的皮带提供可靠的保护，可在带皮出现撕裂，断裂，重叠或尖锐物体划破皮带时，本装置能给监视人员提供报警信号式关闭输送机。本装置成对安装在传送带两测，由两段钢丝绳 （钢丝绳为覆塑外套护层）。绳的一端永久固定在支撑托架上，防止绳缆丢失，另一端连接在本装置的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，当物体或撕裂的皮带悬吊下来、扫落到一条或两条钢丝绳时，弹簧球被拉出底座，消除警报信号。简便，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，有效的为输送皮带可能出现的损坏提供可靠入稳定的报警，停机保护，本装置尽管原理简单，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，但是起了相当重要的作用，坚固的壳体，重载结构，简单的安装方式，使其在任何恶劣环境下工作。可完全替代国内外同款产品。

SL-I撕裂开关特点：

结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，撕裂开关、纵向撕裂保护装置、皮带防纵向撕裂装置应用领域：在冶金、矿山、港口等行业散状物料运输中，有大量的皮带运输机。煤炭、矿石、烧结矿、球团矿、块矿等散状物料，在开采、生产加工处理、运输等过程中，有时不可避免会有大块异物的混入。这些混入物料中的大块坚硬异物卡在受料漏斗中，随着皮带向前运动和上方物料的不断进入，时常会使运输皮带发生纵向撕裂，甚至将运输皮带全部剖开，造成设备严重损坏，生产长时间停止，经济损失重大。安装XT-FSL运输皮带防纵向撕裂装置，不仅可以在运输皮带发生纵向撕裂时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的扩大。撕裂保护装置还可以在运输皮带尚未发生纵向撕裂，有纵向撕裂预兆时及时检测发现，使运输皮带停止运行，避免运输皮带纵向撕裂事故的发生。，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。
