产品介绍







产品名称：纵向撕裂开关DB-100L-EX

产品型号：DB-100L-EX

所属类别：撕裂开关 > 纵向撕裂开关





详细说明



纵向撕裂开关DB-100L-EX

一.概述

DB-100L-EX撕裂开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，采用本装置，可防止事故的扩大。

由于本机性能可靠，防护等级高，完全适合在较恶劣的环境中工作，已广泛应用在冶金、电力、煤炭、化工、港口及水泥等行业。





二.结构与原理

本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为两组开关体，纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。运行时，当有尖锐物料穿透胶带后，挤压感知体—钢丝绳，钢丝绳受力后拉动两端开关体内的滑块，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。，使其移位而启动微动开关，输出停机信号。故障排除后，将滑块放回原位，输送机可重新启动。

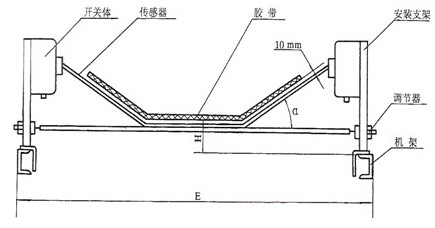

图一结构与安装示意图

纵向撕裂开关DB-100L-EX 防爆撕裂保护装置

三.技术参数

1.无腐蚀金属或破坏绝缘的气体环境中

2.环境温度 -20℃～60℃

3.相对湿度 ≤95%

4.动作力 70～110N

5.防护等级 IP65

6.输出接点 两常开两常闭两组接点

7.接点容量 AC380V 3A

8.绝缘电阻 100MΩ

DB-100型纵向撕裂保护开关

DB-100-F、DB-100M防爆纵向撕裂开关

纵向撕裂检测DATE6-10

四.安装与接线

1.将安装支架焊在机架上，开关体固定在支架上；

2.保持钢丝绳与胶带距离为10mm；

3.调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。

4.接线：打开上盖，按图二标识接线，接线后盖好上盖。注意上盖和接线口的密封。







五.定货须知

定货时应提供带宽及槽角。

，撕裂开关特点：结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用：随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
