产品名称：GHSL-B纵向撕裂保护装置

产品型号：GHSL-B

所属类别：撕裂开关 > 撕裂保护装置

详细说明

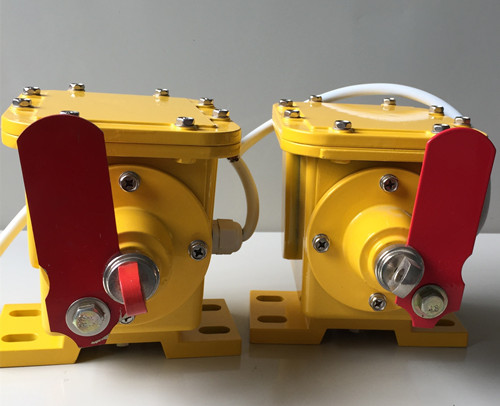

GHSL-B纵向撕裂保护装置

一.概述

   在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂 开关能给监视人员提供报警信号或 关掉输送机。 撕裂开关成对安装在两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永 固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下，它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

二.结构特点

  1.结构简单、牢固，不需维护
  2.带防腐层的铸铝外壳 重载微型开关触点
  3.作用力只需0.9Kg既可触发

GHSL-B纵向撕裂保护装置【TUERKE/山东卓信】

三.技术参数

  1.壳体防尘、防雨、适合室内外安装

  2.开关额定值为20A/125、250V或480VAC

  3. 一常开、一常闭、配用四芯电缆长1.5m， 线色红蓝为常开、黑白为常闭

  4.开关可根据需要接成常开或常闭形式

山东卓信传感科技有限公司是专业从事电气自动化的研究、开发和生产的高科技企业，产品广泛应用于工业自动化，具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、超速开关、矿用电器、凸轮控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、井筒磁开关、等自动化工控电器通过不断创新，工作原理 由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作。 使用条件 1. 海拔高度低于2000m 2. 环境温度：-35℃&mash;+60℃ 3. 相对湿度：不大于95 4. 防护等级：IP65 5. 供电电源：电控箱AC220V 50Hz 6. 输出接点数量：一组转换触点 7. 输出接点容量：AC220V 8. 绝缘电阻：≤20MΩ 9. 绝缘电压：AC1000V试验1分钟 10. 可靠性：1000000次，每一种规格的产品均在设计阶段即严格测试其性能、品质、可靠性及制造可能性，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，而在生产过程中更严格实施统计品质管理，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，以确保成品的高品质。
