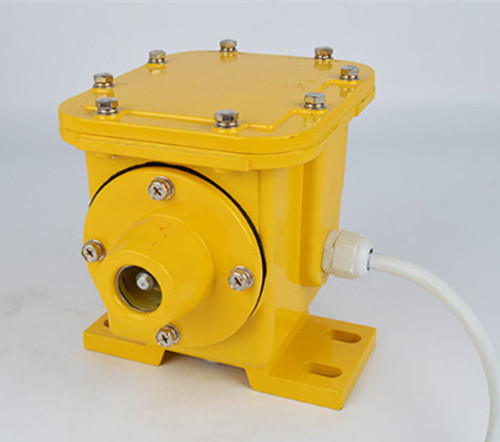

产品名称：纵向撕裂保护装置DB-100M

产品型号：DB-100M

所属类别：撕裂开关 > 撕裂保护装置

详细说明

纵向撕裂保护装置DB-100M

DB型纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，撕裂保护装置用于皮带出现撕裂、翟破、交结处损坏或者锋利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关平输送机电源。撕裂保护装置工作原理：纵向撕裂检测器是关为昂贵的皮带提供可靠的保护，撕裂保护装置可在眼带出现撕裂，断裂，重叠或尖锐物体划破皮带时，撕裂检测器能给监视热暖提供报价信号或关闭输送机。撕裂检测器成对安装在传送带两侧，有两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永 固定在支撑托架上，防止绳缆丢失，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来，扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出报警信号或停机信号，事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号，简便有效的为输送皮带可能出现的顺坏提供可靠及稳定的报警，停机保护，撕裂检测器尽管远离简单，但是起了相当重要的作用，坚固的壳体，重载结构、简单的安装方式，使的撕裂检测器的任何恶劣环境下工作。，采用本装置，可防止事故的扩大。

由于本机性能可靠，防护等级高，完全适合在较恶劣的环境中工作，已广泛应用在冶金、电力、煤炭、化工、港口及水泥等行业。

结构与原理

本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为两组开关体，纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。运行时，当有尖锐物料穿透胶带后，挤压感知体—钢丝绳，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，钢丝绳受力后拉动两端开关体内的滑块，使其移位而启动微动开关，输出停机信号。故障排除后，撕裂开关技术特点： 1. 撕裂开关采用独特皮带上托棍异常受力分析原理，开发了专用传感器进行托棍组异常受力的实时检测，是一项纵裂发生之前的事前检测技术； 2. 调整方便，使用操作简单，适用各种皮带运输机工况条件； 3. 可靠性好、结构紧凑、安装简捷、维护费用低； 4. 撕裂开关具有两级动作设定无源触点输出（常开或常闭AC220V/1A）。，将滑块放回原位，FSZL-K纵向撕裂检测器，纵向撕裂开关，FSZL-K纵向撕裂保护开关，皮带机纵向撕裂保护开关，皮带机撕裂检测器，FSZL撕裂保护开关厂家销售，纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。FSZL-K纵向撕裂保护开关适用于各种规格的带式输送机，对胶带的纵向撕裂进行保护。胶带的纵向撕裂是一种严重的事故，采用本装置，可防止事故的扩大。撕裂保护装置是参照国外进口样机结合我国带式输送机现场环境研制成功的产品。性能可靠，防护等级高，完全适合在较恶劣的环境中工作。，输送机可重新启动。

纵向撕裂保护装置DB-100M技术参数

1.无腐蚀金属或破坏绝缘的气体环境中

2.环境温度 -20℃～60℃

3.相对湿度 ≤95%

4.动作力 70～110N

5.防护等级 IP65

6.输出接点 两常开两常闭两组接点

7.接点容量 AC380V 3A

8.绝缘电阻 100MΩ

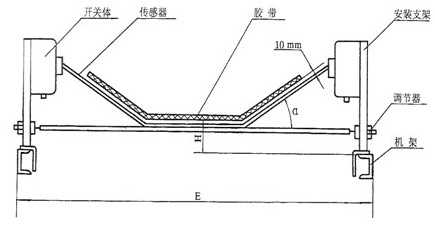

纵向撕裂保护装置DB-100M安装与接线

1.将安装支架焊在机架上，开关体固定在支架上；

2.保持钢丝绳与胶带距离为10mm；

3.调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。

4.接线：打开上盖，按图二标识接线，接线后盖好上盖。注意上盖和接线口的密封。

定货须知

定货时应提供带宽及槽角。
