速度传感器

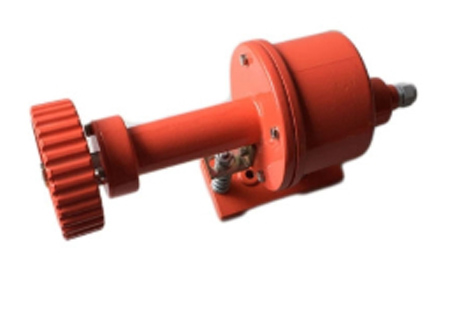

转速传感器SFS-Z2|BIM-G18-Y1-S926皮带机9m速度检测传感器
产品简介
速度保护控制装置 一、转速传感器SFS-Z2概述 转速传感器SFS-Z2安装于测速端盖上,感应导磁体上凸起的齿或是凹下的槽,相应的给出高低电平,用于检测轮轴的转速、线速度,通过计算
订购热线:0537-2839666
产品介绍
速度保护控制装置
一、转速传感器SFS-Z2概述

转速传感器SFS-Z2安装于测速端盖上,感应导磁体上凸起的齿或是凹下的槽,相应的给出高低电平,用于检测轮轴的转速、线速度,通过计算处理也可被测体的加速度。SFS-Z2具备良好的低频和高频特性。低频可至0Hz,可用于旋转机械的零转速测量,由于传感器可给出两路具有一定相位差的转速信号,因此可进行正反转判别;高频可高至5KHz,可满足绝大部分工业领域的高转速测量要求。传感器SFS-Z2与被测齿轮不接触,无磨损,安装方便,输出波形是占空比约为50左右的方波。

传感器SFS-Z2具有测速范围宽,温度适应范围宽,抗振性强的特点。

下面转速传感器SFS-Z2技术参数,其中相位差是测速齿轮模数为2时的技术参数,符合IN867标准。

二:转速传感器SFS-Z2技术参数

1.传感器SFS-Z2安装

● 被测感应体为导磁体,上有齿或凹槽。

建议:测速齿轮模数≥1.7,材料为导磁低碳钢

注:非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

● 安装间隙:0.3-1.5mm,典型值为1.0mm

注:取决于被测件的振动情况

 2.传感器SFS-Z2输出特性

● 频响特性:0~20kHz

● 输出通道数:双通道

● 输出波形:方波,上升、下降沿时间 12μs&plun;40

● 输出幅度:高电平:Ub-(1.8V&plun;40),低电平:<2.2v<><2.2v<>

● 脉冲占空比:50&plun;25

●  相位差:  90&plun;30?(*通道超前)

注:取决于安装方式,旋转件的旋转方向,本参数适用于本说明书图四举例的安装方式

● 负载能力: &plun;20mA (zui大)

● 输出阻抗:<47Ω

3.工作环境要求

● 工作电源:Ub=15VC&plun;30 (8V~28V)

● 功耗电流:≤35mA

● 工作温度:-20℃~125℃(头部)

● 耐振性能:振动(10Hz~2KHz)30g,冲击100g

●  密封性:IP68.

4.电气特性

●电源极性保护:有

●输出短路保护:有

 ●绝缘强度:1000V 50Hz,1min(通道与外壳)

5.注意事项

a.不允许在温度为250℃以上及强磁场环境中使用及放置;

b.安装及运输过程中应避免强烈撞击;

c.在被测轴跳动较大时,应注意适应放大安装间隙,以免损坏;

.本传感器只能作为讯号器使用而不能作供电电源使用。

转速传感器SFS-Z2和SQSC-485系列转速变送器配套使用。我公司生产的60-12X测速传感器速度传感器,60-23P非接触欠速开关、失速开关、低速开关,BIM-G18-Y1-S926皮带机9m速度检测传感器,CRN-02磁阻传感器 齿轮速度传感器,BIM-G18-Y1-S926皮带机9m速度检测传感器,CPAIII-12断链保护器 链条保护器,CS-1-M16转速传感器,CS-2-M16 ,CS-3-M16磁电转速传感器,CS202F磁电式速度传感器,EBSP-70速度开关,ESRB-100电子速度传感器,安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件,由铂丝线圈上包氧化铝和黏合剂组成球状,其外表面附有铂、钯等稀有金属。因此,在安装时一定要小心,避免摔坏探头。声光报警至少发声设备,没有探头。 (2)报警器的安装高度一般应在180cm以上,以便于维修人员进行日常维护。 (3)报警器是安全仪表,有声、光显示功能,应安装在工作人员易看到和易听到的地方,以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同,室内探头的安装位置也应不同。被测气体密度小于空气密度时,探头应安装在距屋顶30cm外,方向向下;反之,探头应安装在距地面30cm处,方向向上。,F2-NB12R速度传感器防爆型IP65,GCS6-SC速度传感器,GRB-1270型速度传感器,GSC10矿用本安型速度传感器,GSG10(A)-矿用本安型旋转速度传感器,GSH900位置旋转速度传感器为防爆浇封型,HCH-M16-C43T-HL-JG速度传感器,FYH-02欠速开关、失速开关、速度,GRB-1270型速度传感器,GSC200智能速度传感器,声光报警器(又叫声光警号)是一种用在危险场所,通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所,也可以露天、室外使用。,GTS211B-N-16G,GTS211B-N-16-速度传感器,PS05-NP速度传感器、齿轮传感器,PL60打滑传感器欠速开关,QZY1微电脑超速开关QZY1-0.19.9,QZY1-199,SK-F-K7速度传感器,安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件,由铂丝线圈上包氧化铝和黏合剂组成球状,其外表面附有铂、钯等稀有金属。因此,在安装时一定要小心,避免摔坏探头。声光报警至少发声设备,没有探头。 (2)报警器的安装高度一般应在180cm以上,以便于维修人员进行日常维护。 (3)报警器是安全仪表,有声、光显示功能,应安装在工作人员易看到和易听到的地方,以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同,室内探头的安装位置也应不同。被测气体密度小于空气密度时,探头应安装在距屋顶30cm外,方向向下;反之,探头应安装在距地面30cm处,方向向上。,SL-I零速开关 断链保护装置,SS-SY速度检测仪 打滑开关,SZMB-9磁电转速传感器,TKHE-防水防油转速传感器,VA15-III欠速开关,防爆速度传感器CSA71M-3010PK,防水0296-200FR1B工业速度传感器,高速型XSAV12801防爆速度开关,户外欠速开关HQZS-001SPT,胶带速度SYLH-III-AC220V3A1ms,零速开关XZ2-A 速度开关AC220V,耐高温I521A-IA3010-ZPKG速度传感器,速度传感器HQS-1628TGSC,速度传感器SJ30M-A10KA,速度检测仪HQ-F80S-JL防爆型,速度开关XSAV12801,XSAV12373(高速型),旋转探测仪XSA-V12373,转速监控仪MK21-122EX0-R,转速传感器等各种规格型号的打滑速度开关,产品规格齐全,1.应用时的注意事项 声光报警器固定式安装一经就位,其位置就不易更改,具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点,分析它们的泄漏压力、方向等因素,并画出探头位置分布图,根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素,判断当发生大量泄漏时,有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气),结合空气流动趋势,综合成泄漏的立体流动趋势图,并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏,则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏,则要稍远离泄漏点。综合这些状况,拟定出最终设点方案。这样,需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所,根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房,需要注意发生有毒气体泄漏的可能性,一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所,应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质,应将检测器安装在低于泄漏点的下方平面上,并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境,如果缺乏良好的通风条件,也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度,这些都是不可忽视的安全监测点。 根据现场事故的分析结果,其中一半以上是由不正确的安装和校验造成的。因此,有必要介绍正确的安装和校验的注意事项以减少故障。,价格合理,欢迎选购!销售热线15163766288,13105476669
