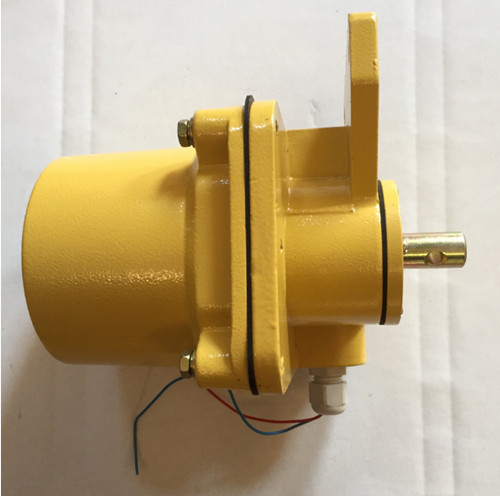

产品名称：山东卓信电气撕裂开关PLR50-2D-G

产品型号：PLR50-2D-G

所属类别：撕裂开关 > 纵向撕裂开关

详细说明

山东卓信电气撕裂开关PLR50-2D-G概述

在皮带出现由于撕裂、戳破、绞结处损坏或锋利物凸出皮带时，撕裂开关能给监视人员提供联锁信号或关掉输送机，以防止造成更大的损失。
  撕裂开关应成对安装在皮带两侧，由两段钢丝绳连接起来（钢丝绳有聚乙烯外套护层）。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢绳时，弹簧球被拉出底座，引起两个微动开关发出报警信号或关掉输送机。

山东卓信电气撕裂开关PLR50-2D-G应用范围
带式输送机
技术规格
输出： 2个SPDT
外壳防护等级： IP65
外形尺寸： 250（L）mmX265（W）mmX281（H）mm
作用力： 2kg
重量： 5.6kg

山东卓信电气撕裂开关PLR50-2D-G特点
结构简单牢固，不需维护
通用的机壳设计，便于安装
对于腐蚀性环境，可选用机壳表面镀镍
整体式后部机壳，易于接线及维修
大容量开关触点
作用力只需2.0KG即可触发开关。

防撕裂保护开关安装要求及保护特性

1安装要求：
主运带式输送机应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10～15m位置安装防撕裂保护。防撕裂保护安装在输送机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的防撕裂保护，安装时应加工标准托架，撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。 挂上拦索，一端穿过撕裂开关的拉环用索扣扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。收紧双方支架中间孔内的拦索然后扣死索扣。 拦索的松紧，一般作用在0.9Kg既可触发开关为宜。胶带在苛载下沉时要与缆绳保持5mm-10mm即可。，将防撕裂保护固定在输送机纵梁上，靠上层胶带方向。

2保护特性：
 运行的胶带纵向撕裂时，防撕裂保护应警示，同时中止带式输送机的运行。

撕裂开关安装与接线：
●  开关平衡地安装在机架固定支架上将安装支架焊在机架上，开关体固定在支架上；
●  将开关以成对的形式安装在胶带两侧，HFKPT1两级跑偏开关，HFKLT2双向拉绳开关，DH型打滑检测器,ZL系列纵向撕裂检测器,LDM-X溜槽堵塞检测器，FSZL系列纵向撕裂保护开关,LL-A型料流检测器，欠速开关，料流开关等，各种皮带输送机配件及矿用设备配件，欢迎新老客户来电咨询！，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，用钢丝绳将两个开关弹簧球连接，并用吊环钢丝绳的走式与胶带平行
●  一条胶带可安装多对开关
●  拉绳动作力应适宜，以确保开关可靠复位
● 保持钢丝绳与胶带距离为10mm；
● 调节器可用来控制钢丝绳受力大小，调整后应使动作力满足技术要求，并将调整螺母锁紧。
接线方式：本机出厂时已配长度为1.0米电缆线，接线方式参照标牌线色。

安装调试
撕裂开关设置在受料段胶带下缓冲托辊之间。
1.按图所示安装支架和撕裂开关，撕裂开关的拉环要与胶  带边缘同高，纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部，上行皮带下面，当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作，输出信号，供给控制室，使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部，上行胶带的下面。落料时，当有尖锐物体穿透胶带后，挤压感知体(钢丝绳）钢丝绳受力后拉动启动微动开关，输出停机信号。故障排除后，自动复位，输送机可重新起动。，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
2.挂上拦索：一端穿过撕裂开关的拉环用索扣扣死，另一 端穿过对方撕裂开关支架中间的圆孔待用。
3.安装好二只撕裂开关和挂两条拦索。再加30度弯角处把 两条拦索扣在一起，但不能扣死。
4.收紧双方支架中间孔内的拦索然后扣死索扣。
5.测试拦索的松紧：一般作用在0.9kg即可触发开关为宜。
6.胶带在荷载下沉时要与缆绳保持5mm～10mm即可。
a.拉姆齐圆珠型撕裂开关安装与使用

1、开关平衡地安装在机架固定支架上。
2、将开关以对的形式安装在胶带两侧，用钢丝绳将两个。
开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。
3、拉绳动作力应适宜，以确保开关可靠复位。
4、一条胶带可安装多对开关。
5、安装支架不随开关提供，需另购买。
