撕裂开关
防爆纵向撕裂开关BZL-B-1400皮带纵向撕裂检测装置
产品简介
产品名称: 防爆纵向撕裂开关BZL-B-1400 产品型号:BZL-B-1400 所属类别:撕裂开关 > 纵向撕裂开关 发布时间:2019-08-26 已获点击:37 详细说明 防爆纵向撕裂开关BZL-B-1400 ZL系列纵向撕裂保
订购热线:0537-2839666
产品介绍

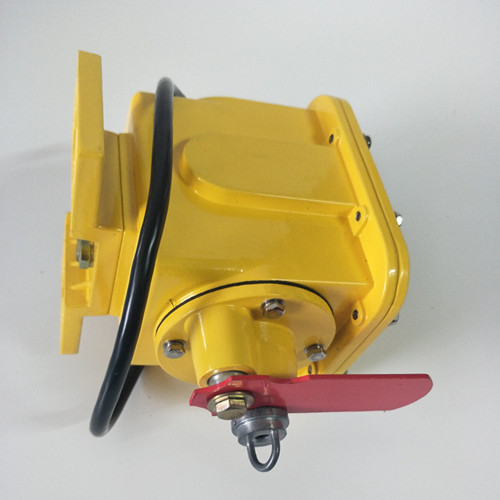

防爆纵向撕裂开关BZL-B-1400





产品名称:防爆纵向撕裂开关BZL-B-1400

产品型号:BZL-B-1400

所属类别:撕裂开关 > 纵向撕裂开关



详细说明



防爆纵向撕裂开关BZL-B-1400

ZL系列纵向撕裂保护装置是由感知器和控制线路两部分组成。感知器是纵向撕裂的检测元件,当带式输送机胶带有异常情况下或被异物穿透后,随着胶带的运行异物使感知器受到挤压,这时监控装置立刻发出信号,输送到控制箱指令系统,发出报警和停机信号。






ZL-B-II-1200/35型号含义,纵向撕裂检测器、槽型感知器,带安装支架,皮带宽度1200,倾斜角度35°
纵向撕裂检测器用途非常广泛:电力行业,煤炭行业,建材行业,冶金行业,化工行业,在皮带出现由于撕裂交界处损坏或锐利物凸出皮带时,撕裂开关能给监视人员提供报警信号或 关掉输送机。撕裂开关成对安装在两侧,由两段乙烯外套的航空钢丝绳连接起来。绳的一端永固 定在支撑托架上,另一端连接在撕裂开关的拉环上。两段线绳在皮带下面形 成一个闭和的回路,当物体或撕裂的皮带悬吊下来,扫落一条或两条线绳时 即探测出故障。因为线绳受力作用下,它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。,食品行业等,应用于各大行业从事散料输送的各种带式输送机。
ZL系列纵向撕裂检测器按照皮带宽度:ZL-B-II-600纵向撕裂检测器,ZL-B-II-800纵向撕裂检测器,ZL-B-II-1000纵向撕裂检测器,ZL-B-II-1200纵向撕裂检测器,ZL-B-II-1400纵向撕裂检测器,ZL-B-II-1600纵向撕裂检测器,ZL-B-II-1800纵向撕裂检测器,ZL-B-II-2000纵向撕裂检测器等型号、规格齐全。
防爆纵向撕裂开关BZL-B-1400主要技术参数:
1.防护等级:IP55

2.工作电压:AC220V50HZ

3.输出接点:1常开、1常闭一组转换接点

4.接点容量:AC220V5A

5.感知器工作位置:将感知器安装在胶带机导料槽下端之上胶带下面,纵向撕裂保护开关工作原理: FSZL-K型撕裂开关安装在带式输送机头部,上行皮带下面,当有尖锐异物穿透皮带触碰撕裂开关拦索或物料散落到撕裂开关绳索时撕裂开关动作,输出信号,供给控制室,使胶带机停止防止事故扩大。纵向撕裂保护开关安装在落料槽下部,上行胶带的下面。落料时,当有尖锐物体穿透胶带后,挤压感知体(钢丝绳)钢丝绳受力后拉动启动微动开关,输出停机信号。故障排除后,自动复位,输送机可重新起动。,每组可根据需要安装四支




纵向撕裂传感器主要品种:ZL-B-Ⅱ型:由1台控制箱带4个感知器组成,从控制箱内输出停机信号。RS型-通信接口。

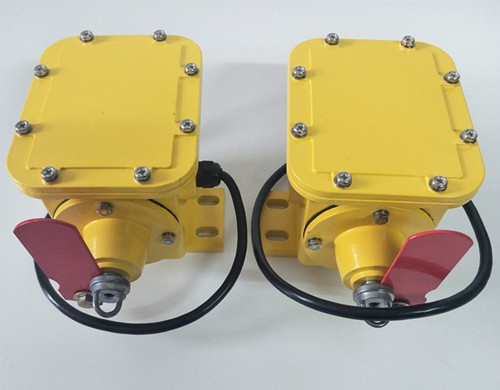

纵向防撕裂装置 ZL-B安装在两侧,由两段乙烯外套的航空钢丝绳连接起来。
绳的一端*固 定在支撑托架上,另一端连接在撕裂开关的拉环上。
两段线绳在皮带下面形 成一个闭和的回路,当物体或撕裂的皮带悬吊下来,扫落一条或两条线绳时 即探测出故障。
因为线绳受力作用下,它把拉环轴向外拉出却使自销手柄向 上弹起这时机内两个微动开关发出报警或关掉输送机。
故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

·撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高,若高度不够可在支架下加上垫铁或槽钢, 测好高度后再把支架与支座焊牢。
·挂上拦索,撕裂开关技术特点: 1. 撕裂开关采用独特皮带上托棍异常受力分析原理,开发了专用传感器进行托棍组异常受力的实时检测,是一项纵裂发生之前的事前检测技术; 2. 调整方便,使用操作简单,适用各种皮带运输机工况条件; 3. 可靠性好、结构紧凑、安装简捷、维护费用低; 4. 撕裂开关具有两级动作设定无源触点输出(常开或常闭AC220V/1A)。,一端穿过撕裂开关的拉环用索死,撕裂开关特点:结构简单牢固,不需要维护,可多次反复使用铸铝外壳带动防护层整体式盖板,易于接线作用力只需要0.9Kg即可触发开关与进口产品安装尺寸一致。撕裂开关安装与使用:随着距离的增加,将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕撕裂开关应安装在一个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当撕裂开关安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面,这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm,以能够检测中间以及边缘部位。,另一端穿过对方撕裂开 关支架中间的圆孔待用。
安装好两只撕裂开关和挂两条拦索,再加30度弯角处把两条拦索扣在一起。
·收紧双方支架中间孔内的拦索然后扣死索扣。
·拦索的松紧,一般作用在0.9Kg既可触发开关为宜。
·胶带在苛载下沉时要与缆绳保持5mm-10mm即可
