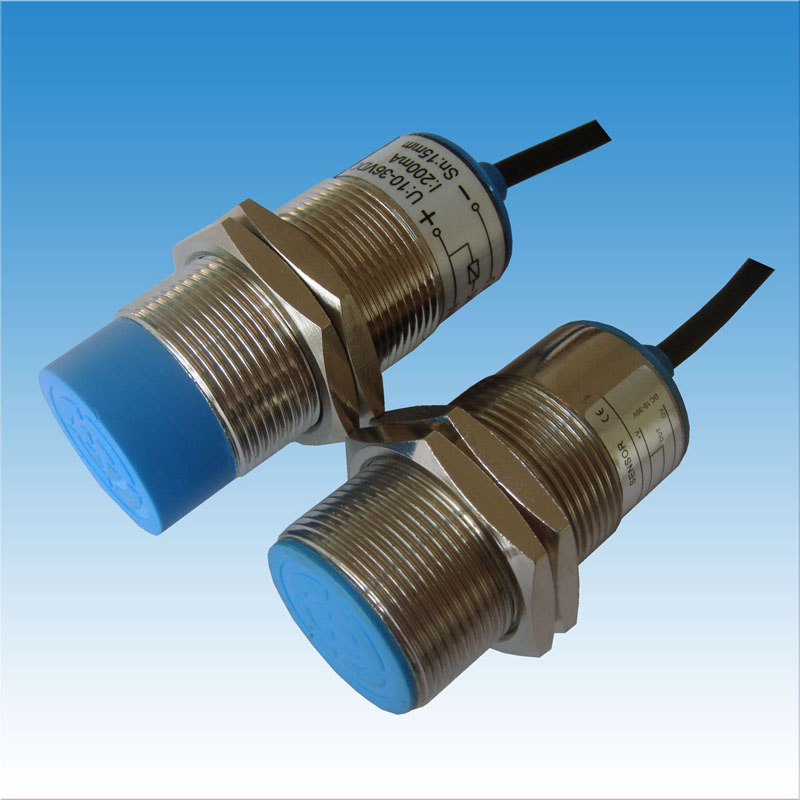

产品名称：失速监测开关SBK-II/AC220V价格

产品型号：SBK-I、SBK-II

所属类别：欠速开关

失速监测开关SBK-II技术参数：

环境温度:-20℃-70℃ 相对温度:≤90%(25℃时)

工作制:24小时工作制

防护等级:IP 65

电源:DC24V 2A, AC220V 2A(继电器常闭点输出)

检测速度范围:1-200转/分 检测间距:5-8mm

延时时间:3-5秒

外型尺寸:M30×70mm

失速监测开关SBK-II体积小、重量轻、寿命长、价格便宜、安装方便、无需维护;

型号：SBK-II、SBK-I

失速监测开关SBK-II机械安装工序：

1、拆下端盖，在端盖中心钻≥M12孔，在下部钻M5.1孔，攻丝M6（与失速监测开关支架两空相配套加工）后用螺丝固定端盖与支架

2、在轴头上钻M5.1孔，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，攻丝M6深10-15mm

3、旋紧双头螺杆

4、装端盖

5、装检测片，H1≥20mm并用螺母固定

6、安装失速监测开关与监测片距离H2=5mm

说明：有些机器的被传动轴较长，伸出端盖以外，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，针对此类情况，只需将检测片制作成巾状固定在轴头上即可（请注意检测片的平面与失速监测开关探头面保持平行。防止磁性材料强干扰，以避免引起机器不运转。）

检测片尺寸100×10×2mm，材料普通铁皮，打滑开关HQZS-001SPT/D工作原理盘随胶带运行而旋转时，传感器的磁感应信号输入到控制电路中去，经放大、整形后进行计数。其计数值与预置数比较，判断胶带机的带速，即：正常速度、打滑或超速等。同时，执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘，在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中，经电路放大、比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，片数种类有2片、4片、6片等多种。失速监测开关的安装位置视具体情况而定，在不影响正常工作的前提下只要满足“给探头单位时间内均匀的脉冲信号”这个条件即可，打滑开关：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，也就是说被传动轴侧安装一个检测物能给探头信号。
