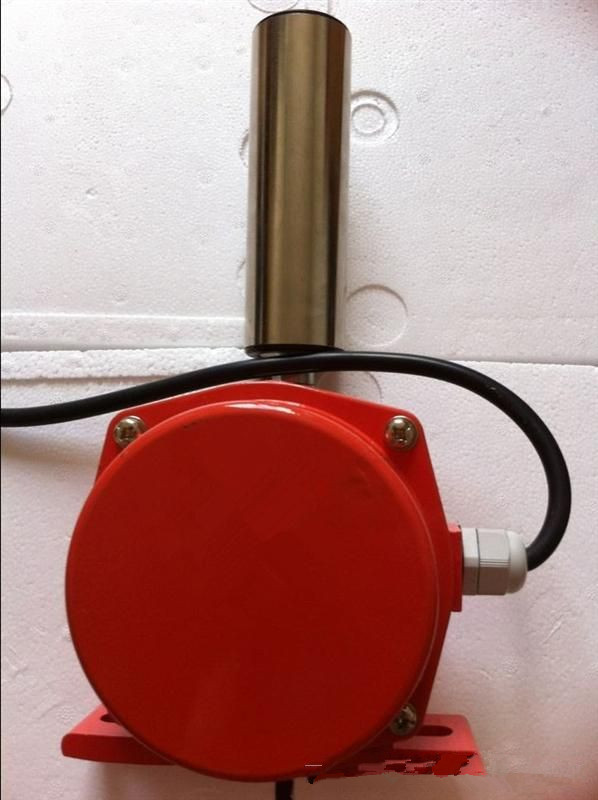

防爆两级跑偏开关ST29-BKPT1-10-45

【详细说明】

防爆两级跑偏开关ST29-BKPT1-10-45说明

防爆跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料散落。是实现自动警示和停机的一种保护性开关。

防爆两级跑偏开关ST29-BKPT1-10-45工作原理

【品牌HANGRONG/卓信】

本系列防爆跑偏开关具有两极动作功能。动作用于警示，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊沿图示方向偏移。
当立辊偏转角度超过12⪚，开关动作，输出（警示信号）。
当立辊偏转角度超过30⪚，二级开关动作，输出（停机信号）。
开关信号用于警示，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，外部零件除壳体外均做多层光亮镀铬，壳体为镀铝制造，表面采用静电喷涂技术处理，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，适宜在恶劣环境下使用。

 安装与接触：
（一） 安装方法与数量：（参照图2进行）
1． 防爆跑偏开关应成对安装在胶带两侧，其位置度使跑偏开关立辊抽线与胶带带边平面垂直，且应保证胶带边位于立辊高度的1/4∽1/3处为宜。
2． 立辊距胶带机距离，用户可根据现场实际情况确定，一般选在胶带自然跑偏量加50-100mm为宜。
3． 安装数量：一般长度为100米的胶带机安装3对（头，尾，中间三处）为宜，对于长距离胶带可酌情增加。
4． 本装置底座有两个Φ12固定孔，用户用螺栓将其固定在安装支架上即可。
（二） 接线方法：
该产品配有1米四芯橡套电缆，芯线上配有标记号，用户可根据线号接线，其中：
1．2为常开接点：
3．4为二级常闭接点： ?
