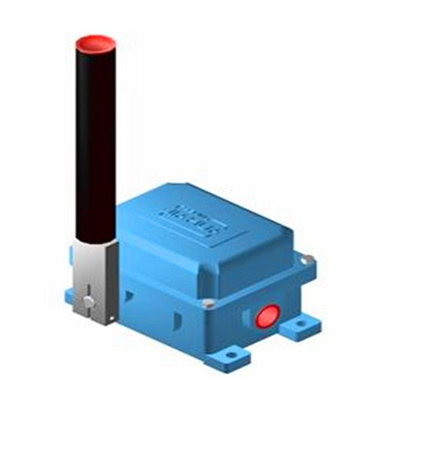

运输送机跑偏开关X-TB-1

运输送机跑偏开关X-TB-1行程开关又称限位开关或位置开关。它是一种根据运动部件的行程位置而切换电路工作状态的控制电器。行程开关的动作原理与控制按钮相似，在机床设备中，事先将行程开关根据工艺要求安装在一定的行程位置上，部件在运行中，装在其上撞块压下行程开关顶杆，使行程开关的触点动作而实现电路的切换，达到控制运动部件行程位置的目的。

运输送机跑偏开关X-TB-1

当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，开关立辊可自动复位，回到初始状态。

工作原理

跑偏开关固定在输送机皮带支架上，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，动作杆靠在皮带一侧，当皮带跑偏时，迫使动作杆偏离，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，触动微动开关。如果继续偏离，触动另一组触点，输送机就会保护性停机。

主要技术数据

输出触点：两组SPT，10A/500V；

动作角度：*级10度，第二级20度；

作用力：3-4kg；

动作杆距皮带边缘安装距离：25-75mm；

出线接口螺纹：3/4″NPT，两个；

防护等级：IP65，适合室外安装。

跑偏开关（Belt Sway Switches）又称防偏开关，也叫两级跑偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出或停机信号，可的防止由皮带跑偏而产生的事故，是一种带式输送机的保护装置。

安装和调整

1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）

4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架，跑偏开关与跑偏开关支架用螺栓固定。

适用范围

两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

我公司生产的BFK-PA301两级跑偏开关，BH-PW-LSKG两级跑偏开关，BPK-2035 两级跑偏开关 水泥厂跑偏开关，BPP-02GKH-10-30防爆两级跑偏开关，E502A皮带机跑偏开关，EBBS-80EBS防爆两级跑偏开关，EXHFKPT1-10-45防爆跑偏开关，EXKPT1-20-35-X防震跑偏传感器，FPI-12-30两级跑偏开关（粉尘防爆），FSPK-111两级跑偏开关，G22H.T22IP67跑偏开关，SATB-11XPP-3960防爆跑偏开关，PXA-34KK跑偏开关、不锈钢跑偏开关，SATB-11XPP-3960防爆跑偏开关BKPT1防爆两级跑偏开关CRS2D两级跑偏开关DPP跑偏开关DPK两级跑偏开关DFP防偏开关DWPK两级跑偏开关EXKPT两级跑偏开关FPK两级跑偏开关FPK防跑偏开关FM两级跑偏开关GRB跑偏开关GEJ隔爆跑偏开关关RHPY两级跑偏开关RPK两级跑偏开关ROS跑偏开关SR2D跑偏开关SSG(KPT1)两级跑偏开关SFLP两级跑偏开关SR-PK两级跑偏开关SPS跑偏开关SPB两级跑偏开关WHKP两级跑偏开关XPK两级跑偏开关XTD-PK跑偏开关XLPP两级跑偏开关XFP防偏开关XDFL2两级跑偏开关XCR跑偏开关XJM-PK两级跑偏开关YH跑偏开关YHFP两级跑偏开关YHPK两极跑偏开关YHFPK跑偏开关YHP两级跑偏开关3EPK跑偏开关等各种规格型号的跑偏开关，产品规格齐全，价格合理，欢迎选购！销售热线15163766288,13105476669

产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

卓信电气选型网站：http://www.jncoal.com

产品价格承诺：

1、为了保证产品的高可靠性和先进性，山东卓信生产的产品选材均选用高端原材料生产。

2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。

产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

产品售后承诺：产品售出，后续会为客户提供优质的售后服务保障，出现任何问题可以与我公司售后联系！
