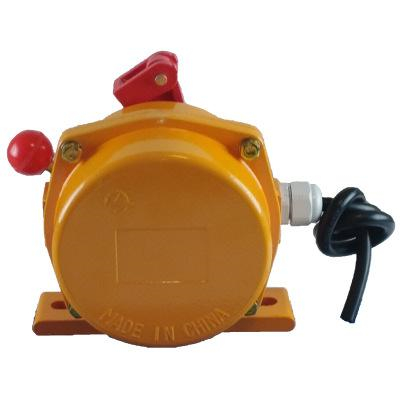

跑偏开关LM10-G30-A2/V1 防偏开关

跑偏开关LM10-G30-A2/V1 防偏开关

两级跑偏开关又称防偏开关。用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出警示或停机信号，可的防止由皮带跑偏而产生的事故。本系列跑偏开关具有两级动作功能。动作用于警示，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12?时，开关动作，输出(警示信号)。当立辊偏转角度超过30?时，二级开关动作，输出(停机信号)。

跑偏开关LM10-G30-A2/V1 防偏开关技术参数

参数：电压：220V/380V/480V,

电流可选：2A、3A、4A、、6A、7A、8A、9A、10A.1

开关信号用于警示，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝/不锈钢制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源源适应性广：24~380V

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12?），两级跑偏开关的*组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30?），两级跑偏开关的第二组触点动作，可使输送机自动停车。

我公司生产的BFK-PA301两级跑偏开关，BH-PW-LSKG两级跑偏开关，BPK-2035 两级跑偏开关 水泥厂跑偏开关，BPP-02GKH-10-30防爆两级跑偏开关，E502A皮带机跑偏开关，EBBS-80EBS防爆两级跑偏开关，EXHFKPT1-10-45防爆跑偏开关，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，EXKPT1-20-35-X防震跑偏传感器，FPI-12-30两级跑偏开关（粉尘防爆），FSPK-111两级跑偏开关，G22H.T22IP67跑偏开关，SATB-11XPP-3960防爆跑偏开关，PXA-34KK跑偏开关、不锈钢跑偏开关，SATB-11XPP-3960防爆跑偏开关BKPT1防爆两级跑偏开关CRS2D两级跑偏开关DPP跑偏开关DPK两级跑偏开关DFP防偏开关DWPK两级跑偏开关EXKPT两级跑偏开关FPK两级跑偏开关FPK防跑偏开关FM两级跑偏开关GRB跑偏开关GEJ隔爆跑偏开关关RHPY两级跑偏开关RPK两级跑偏开关ROS跑偏开关SR2D跑偏开关SSG(KPT1)两级跑偏开关SFLP两级跑偏开关SR-PK两级跑偏开关SPS跑偏开关SPB两级跑偏开关WHKP两级跑偏开关XPK两级跑偏开关XTD-PK跑偏开关XLPP两级跑偏开关XFP防偏开关XDFL2两级跑偏开关XCR跑偏开关XJM-PK两级跑偏开关YH跑偏开关YHFP两级跑偏开关YHPK两极跑偏开关YHFPK跑偏开关YHP两级跑偏开关3EPK跑偏开关等各种规格型号的跑偏开关，产品规格齐全，价格合理，欢迎选购！销售热线15163766288,13105476669

产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。

卓信电气选型网站：http://www.jncoal.com

产品价格承诺：

1、为了保证产品的高可靠性和先进性，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，山东卓信生产的产品选材均选用高端原材料生产。

2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以合理优惠的价格提供给贵方。

产品交货期：一般常规格产品，款到发货，特殊产品需定制，按用户来样或图片参数要求定制，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。

产品售后承诺：产品售出，后续会为客户提供优质的售后服务保障，出现任何问题可以与我公司售后联系！
