产品型号：GHPK-20-30
详细说明
一、概述：

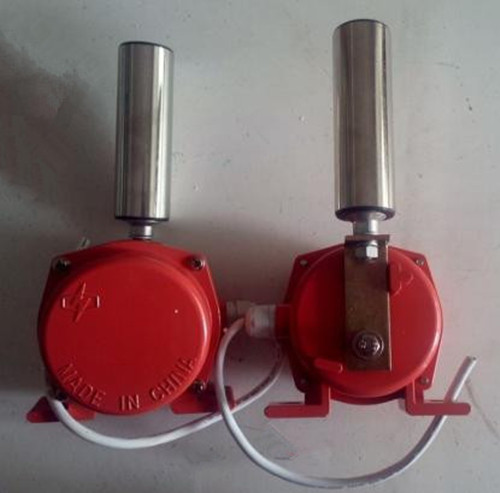

跑偏开关（Belt Sway Switches）又称防偏开关。是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。两级跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。
二、技术参数
1、使用环境条件
a.环境温度 -30℃～ +50℃
b.相对湿度 不大于85%
2、主要参数见下表
三、结构特点
型号参数 动作角度 根限角度 触点数量 触点容量 复位方式 可靠性 重量（kg）一级 二级 常开 常闭
GHPK-12-30 12° 30° 70° 2 2 AC 380V 5A 自动 >106次 3.5
GHPK-10-45 10° 45° 70° 2 2 AC 380V 5A 自动 >106次 3.5
GHPK-20-35 20° 35° 70° 2 2 AC 380V 5A 自动 >106次 3.5
1、本机采用铝合金精密压铸壳体、强度高、重量轻；
2、外壳防护等级达IP65,可在恶劣环境中长期工作；
3、机内采用进口行程开关，触点容量大、动作灵敏、可靠；
GHPK-12-30跑偏开关安装指导【卓信】
跑偏开关型号：
GHPK-10-45、GHPK-20-35
GHPK-12-30,GHPK-1
GHPK-II、GHPK-III
四、工作原理
当运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于一级动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，立辊自动复位。
五、安装调整
1、将跑偏开关固定在支架上，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，然后安装在胶带机架上；
2、立辊轴线与胶带平面相垂直， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。，立辊与胶带边缘距离为L=50-100mm；
3、胶带位于立辊下端1/3处；
4、每100m胶带可安装跑偏开关3对（6台）
