产品型号：SAT8-7BX112
发布时间：2018-05-31
已获点击：189
详细说明

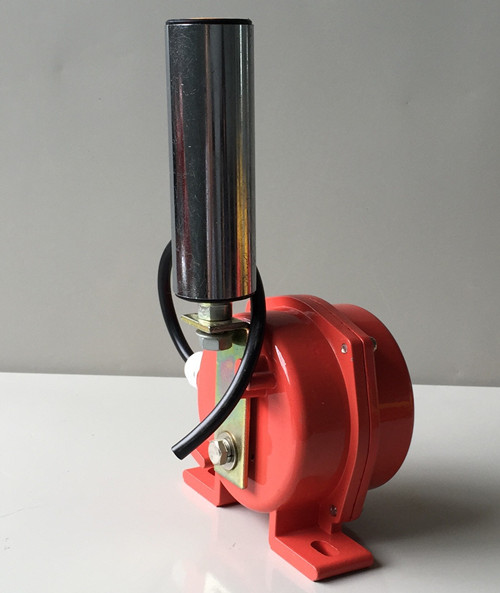

山东SAT8-7BX112跑偏开关概述：
跑偏开关是用于检测输送带的跑偏量和扭曲程度，可防止输送带跑偏引起其边缘损伤和物料洒落，实现自动报警和停机的一种保护装置。轻度跑偏时发出报警信号，重度跑偏时延时动作，报警，自动停机。
山东SAT8-7BX112跑偏开关特点：
结构简单实用、性能稳定可靠
防尘、防震、防潮
体积小、重量轻、寿命长
安装方便，免维护
输出信号既可与现场设备联锁使用，也可送达微机控制系统
电源适应性广：24~380V
山东SAT8-7BX112跑偏开关安装说明
1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，3、4为常闭接点是二级停机信号。
两级跑偏开关型号：
SAT8-7BX112、ELAP-20Y01
HFKPT-12-30、LDS-E-Z
KBW-220P、WHKL-II/220V
我公司专业生产接近开关、电感式传感器、电容式传感器、光电式传感器、编码器、霍尔传感器、磁感应传感器、各类光幕（光栅）、固态继电器、矿用防爆电器和皮带机保护系统等系列产品，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，以及工业自动化综合解决方案。欢迎广大客户来电咨询！
， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。传真：0537-2228358
