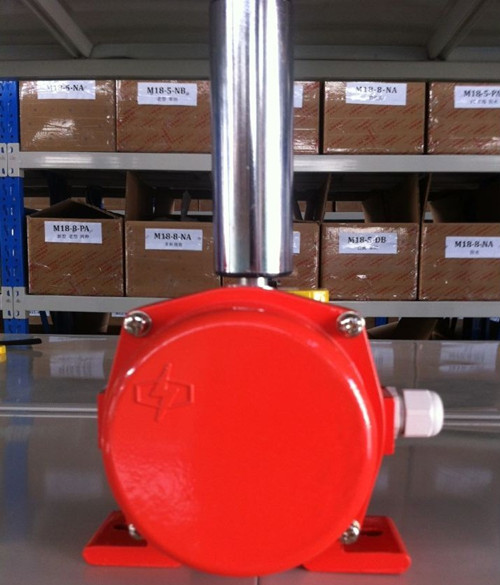

产品型号：NKPK1-20-35
详细说明
两级跑偏开关是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。
NKPK1-20-35皮带跑偏开关基本原理：
当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，胶带机正常运转时，开关立辊可自动复位，回到初始状态。
HFKPT1-N两级跑偏开关技术参数：
1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85%
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
2． 主要参数见下表
型 号
动作角度
极限角度
输出方式
负载 电流
复位方式
可靠性
重量（Kg）
一级
二级
常开
常闭
HFKPT1-N
12°
30°
70°
1
1
5A
自动复位
≥106次
2.5KG
结构特点： HFKPT1-N两级跑偏开关
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。
工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
HFKPT1-N两级跑偏开关安装调整
1.将皮带跑偏开关固定在支架上，然后安装在胶带机上。
2.立辊线与胶带平面垂直，边缘距离为L=50~100mm（壳体安装孔可移位。）
3.立辊下端1/3处。
4.每100m胶带可安装跑偏开关3对（6台）
NKPK1-20-35、HFKPT1-N、两级跑偏开关、皮带跑偏开关
HFKPT1-N两级跑偏开关产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
