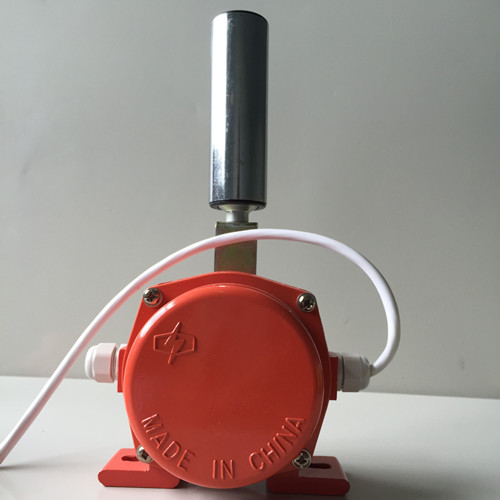

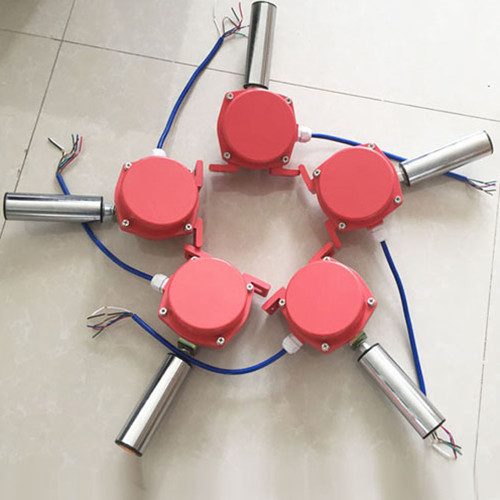

产品名称：带式输送G379-T1/G/Z跑偏开关

产品型号：G379-T1/G/Z

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2018-11-02

已获点击：119

详细说明

带式输送G379-T1/G/Z跑偏开关是用于检测带式输送机运行过程中，输送带跑偏程度并进行报警的一种保护装置，也用于在皮带严重跑偏时自动触发紧急停机。

跑偏开关按照一定间隔固定安装于带式输送机两侧支架上，跑偏开关的滚轮部分在受到偏离中心运转的输送带的边沿挤压后产生偏转，当滚轮偏转到一定角度时触发开关接点动作。

跑偏开关的安装支架应该制作成可以沿皮带侧向调节跑偏开关位置的结构。这样是为了根据现场实际情况小范围调整允许跑偏的范围。

在带式输送机的使用过程中，跑偏开关的运行状况直接关系到生产过程中设备和人员的安全。所以，如何使带式输送机保护装置稳定、可靠地在生产运行中充分发挥安全保护作用，有着十分重要的现实意义。

带式输送机在运行中容易跑偏及打滑是用户使用过程中常见的问题，这些问题极容易造成输送带断裂等故障，甚至影响人员的安全，因此在输送机上安装这些保护装置是极有必要的。常见的防止输送机跑偏的和打滑的装置有两种：跑偏开关和打滑开关，这里我们对跑偏开关的选型和安装进行讲解，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，希望对您有所帮助。

带式输送G379-T1/G/Z跑偏开关产品特点

坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装

防护标准IP65在恶劣环境也可使用

使用高性能的微动开关和无需要维护的铜管技术，耐久性卓越

动作杆轴承额定转速 5000 转/分，适用皮带速度 6.35 米/秒

侧面滚轮zui大倾斜角度75度，因此输送带发生异常偏离时保护开关也会准确动作

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12°），两级跑偏开关的di一组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，可使输送机自动停车。

带式输送G379-T1/G/Z跑偏开关特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，也可送达微机控制系统

电源适应性广：24~380V

应用范围

常规皮带输送机，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统、堆取料输送机

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

订货须知

1、 选配件：安装支架。
