跑偏开关

主页 > 产品中心 > 跑偏开关 >

产品介绍







产品名称：带光显跑偏开关XDT-A-G2FY

产品型号：XDT-A-G2FY

所属类别：两级跑偏开关 > 跑偏开关

发布时间：2019-05-31

已获点击：74





详细说明

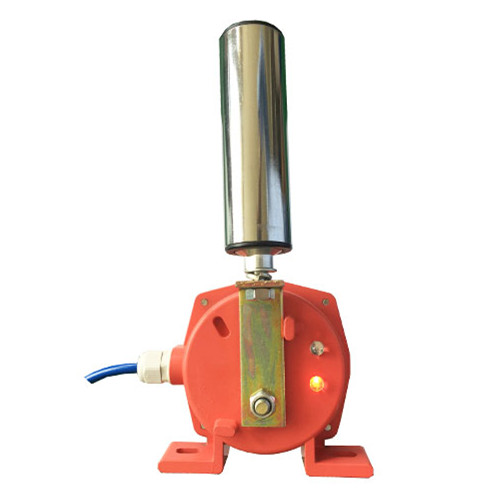

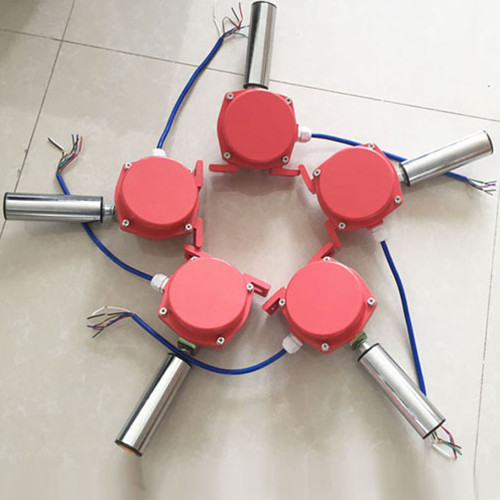

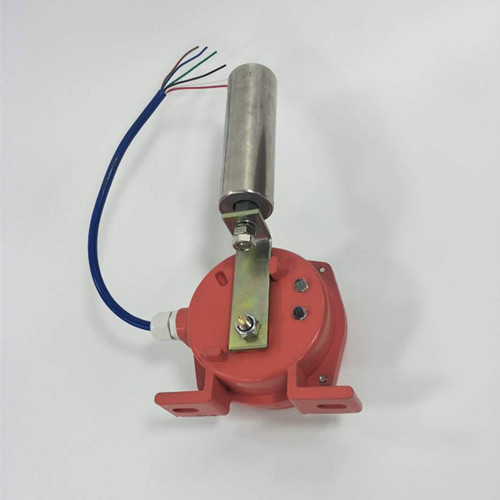

带光显跑偏开关XDT-A-G2FY

皮带跑偏开关XDT-A-G2FY带光显主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等事故。当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜。若立棍倾斜大于一级动作角度时开关便发出一组信号警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。胶带机恢复正常运行后，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，立棍自动复位。





工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，若立棍倾斜角度大于一级动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。

使用条件：
1.环境温度：-40℃~+60℃；
2.相对温度：不大于90%；
3.大气压力：80~110kpa；
4.海拔高度：不超过2000M；
5.使用寿命：开关动作10万次；
6.绝缘电压：AC1000V试验历时1分钟。





技术参数

1.环境温度：-30~60℃

2.相对湿度：不大于85%

3.触点数量：2组开关

4.触点容量：24-380V AC/DC 电流1:5A

5.动作角度：12-30 10-45 25-36 15-45等

6.极限角度：70?

7.防护等级：IP65

8.重量：2KG

9.复位方式：自动复位

双向拉绳开关LXA-02GKH/T2 自动复位

拉绳开关YHLS-DZ

光电开关LJGA-5/Z2CN2

速度开关XSA-V11801

接近开关XS630B1MAL2_220VAC

接近开关XS630B1MAL2_220VAC

接近开关LJA12M-5N1_6-36VDC

接近开关LJ18A3-8-Z/BY_6-36VDC

接近开关PRL18-50AO_100-240VAC

拉绳开关双向_HFKLT2-Ⅱ 卓信

拉绳开关双向LD108-7LSQ02Y8

跑偏开关XDT-A-G2FY 带光显，304支架、螺栓

光电开关E3K100-DS100M1_220VAC

光电开关E3K100-DS100M1_24VDC

， 两级跑偏开关工作原理 两级跑偏开关安装在皮带输送机两侧、距离皮带机首尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。 当发生轻微跑偏事故时（15°），两级跑偏开关的第一组触点动作，发出事故预告信号。 当发生严重跑偏事故时（30°），两级跑偏开关的第二组触点动作，可使输送机自动停车。
