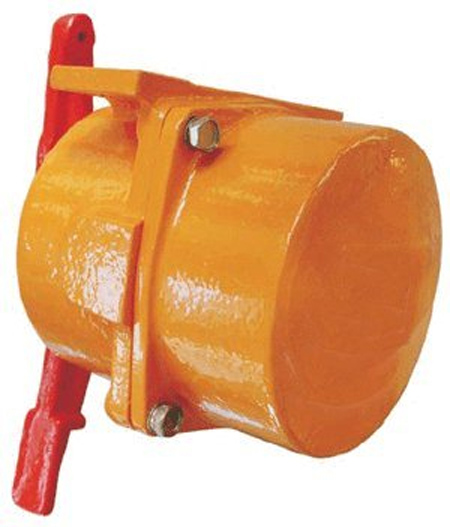

RNS-II双向拉绳开关，皮带机拉线开关，380V

型号：RNS-I、RNS-II、KLT2-1、HFKLT2-1

产品名称：双向拉绳开关，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，皮带机拉线开关

简介

RNS-II双向拉绳开关属机电融合一体的新技术产品，为国内专有技术。RNS-II双向拉绳开关对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

 用途

RNS-II双向拉绳开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

 工作原理

RNS-II双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身安全时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出报警信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备安全。

 特点

1、普通拉绳开关属机械接点式拉绳开关，因受外界环境(如粉尘、水汽、腐蚀性气体等)影响而极易损坏机械接点的动、静触头。

RNS-II型无触点双向拉绳开关则是采用“无触点全封闭”新技术的新型产品，所谓“无触点全封闭”新技术主要是三方面内容：其一“无触点”是指一方面产品内部使用无触点式光电偶合器，由于无触点也就无磨损，故而寿命长。其二“全封闭”是指一方面在产品内部所使用无触点式光电偶合器本身是全封闭的，另一方面产品外壳进行密封处理，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，确保本产品完全密封、将粉尘、水气、腐蚀性气体等因素的影响降到最低限度。其三本产品在机械结构方面进行了大胆、实用的改进，使机械转动部分的摩擦大为减少。正因为以上三方面的改进，使RNS－II型无触点双向拉绳开关工作时能够达到无接触、无磨损、全封闭的工作条件，故而产品使用寿命长，并特别适用于粉尘浓、潮气大、腐蚀性强、易燃、易爆的各种恶劣工作场所，具有其它普通拉绳开关所无法比拟的优越性。克服了普通拉绳开关所普遍存在的使用寿命短、适用场所局限性大、性价比低下等多种问题。

2、RNS-II型无触点双向拉绳开关可由微动开关发出开关量信号，经过处理可实现现场设备联锁控制或给微机控制系统的计算机发出报警信号，方便实现工厂自动化控制。

3、在“以人为本”的思想指导下，RNS－II型无触点双向拉绳开关采用了“手动复位”方式。即只有确保现场安全并“手动复位”后，设备才能启动，否则不能自动开启设备。在现场没排除故障前其他人员均无法开启设备，从而避免工矿企业经常发生的此类由人为原因造成的人身安全事故，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，因此比“自动复位”方式更安全。

4、本产品体积小、重量轻、寿命长、全封闭、免维护且性价比高、安装方便，特别适用在生产环境恶劣的场所使用。

 技术参数

工作电压：220VAC±15% 负载电流：≤5A

绝缘电阻：＞500MΩ 输出信号：开关量信号

环境温度：-20℃~+60℃ 环境湿度：＜90%

重    量：1.5Kg              防护等级：IP67

复位方式：手动复位 响应时间：＜2mS

控制触点容量：220V/5A 动作力：50±10N

JHPK-12-35、DPP-KL-22T、XTBP-20-35、PPK-12-30、PPK-20-35、PNS-1、KBW-220P、WHKP-I、XTD-PK、XT-PK、GRB-19150、GRB-17088、EXHFKPT1-12-30、RNS-I、RNS-II、双向拉绳开关
