拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍



双向拉绳开关可用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中广泛应用。 XLLS-J-I双向拉绳开关接线图



【详细说明】



XLLS-J-I双向拉绳开关接线图

双向拉绳开关可用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中广泛应用。 XLLS-J-I双向拉绳开关接线图 防爆双向拉绳开关 事故开关 急停拉线开关 双向拉绳开关生产

山东卓信电气是一家专门生产双向拉绳开关，两级跑偏开关，打滑开关等输送保护开关生产，我们以&lquo;精益求精，客户至上&rquo;为宗旨，以品质赢关注，以诚信赢客户，我们所的产品质保zui少一年，标准包装，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，量大价优！

技术参数：
1． 使用环境条件
a.环境温度：-30℃~70℃
b.相对湿度不大于85

2． 主要参数见下表

型 号

动作 角度

极限 角度

动作力（Kg）

输出方式

负载 电流

复位方式

可靠性

重量（Kg）









常开

常闭









XLLS-J-I 型

15⪚

60⪚

10

1

1



自动

≥106次

1.5

XLLS-J-II型

15⪚

60⪚

10

1

1



手动





 结构特点：
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。

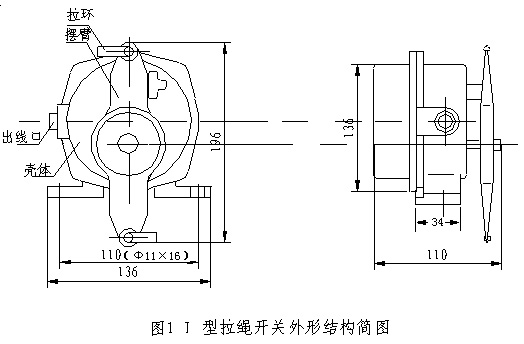

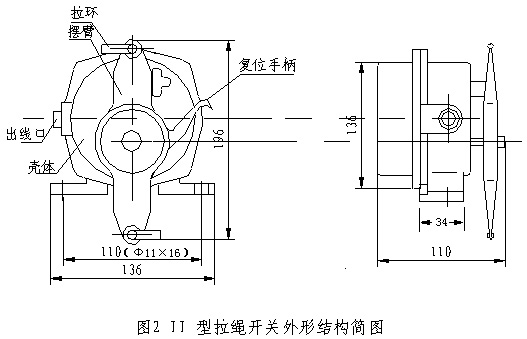

3． 本产品动作灵敏、稳定性高、性能可靠，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，外形结构参见图1和图2。

工作原理 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

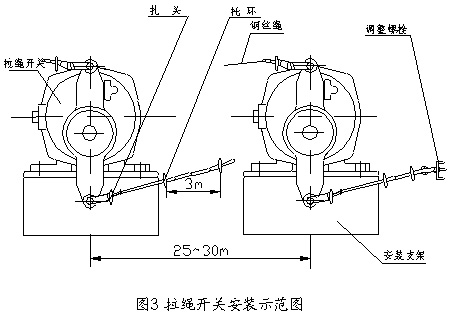

安装调整
本产品一般安装在胶带运输机沿线两线机架上，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，详情参加图3。


1． 将拉绳开关固定在支架上。
2． 两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3． 为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作



 产品安装使用注意事项

1．产品外壳设有接地端子，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，用户在安装使用时可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

XLLS-J-I拉绳开关接线图



3．产品的维修在场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳保持清洁，粉尘堆积厚度不大于3mm。

卓信电气拉绳开关型号：

LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、

JLK4-Z、JLKJ-S、JLKJ-Z、LLP4-Z、LLP4-Y、

LLP5-1、KLT2A-1、LLP6-1、LLP6-2、LSF-2、

LSF-1、LLP6A-L、LLP7-I、LLP7-2、XLLS-J-I、

XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、

XLLS-P-II、XLLS--I、XLLS--II、

LXA-01GKH-T1-A、LXA-01GKH-T2-A、

LXA-02GKH-T1-F、LXA-02GKH-T2-F 、

PXA-34KK-A、PCK-II、
