拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍

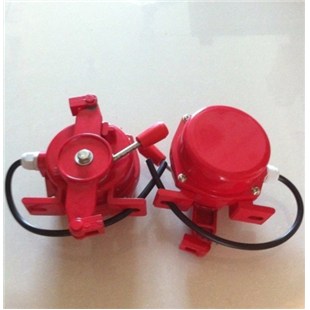

双向拉绳开关YHL-O用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料／取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。双向拉绳开关YHL-O 用户满意



【详细说明】



双向拉绳开关YHL-O 用户满意

当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

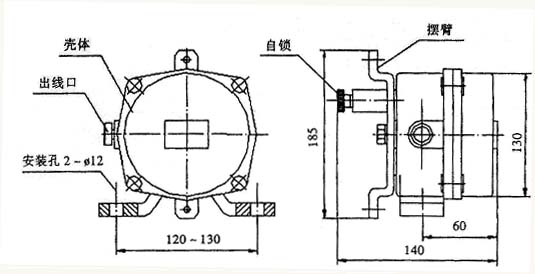

拉绳开关设备描述：
拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端：
通用的安装设计使拉线开关即可安装于输送机纵梁顶部也可安装在其两侧；
坚固的铸铝外壳，防护等级为IP65，特殊的环境选择特殊的表面处理：
整体式盖板使得接线及开关调整方便简单，而不用拆卸开关，结构件设计紧凑；
可提供的附件，包括覆塑钢丝绳、绳夹及钢丝绳托环。
HR双向拉绳开关YHL-O 用户满意



-0713 2117622

拉绳开关设备工作原理：
双向拉绳开关分Ⅰ型Ⅱ型两种型号，Ⅰ型动作后自动复位。Ⅱ型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动拉绳，使转臂转过一定的角度，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，触动工作开关后能同时发出警示和停机两组信号，达到预防和控制设备及操作员的目的。

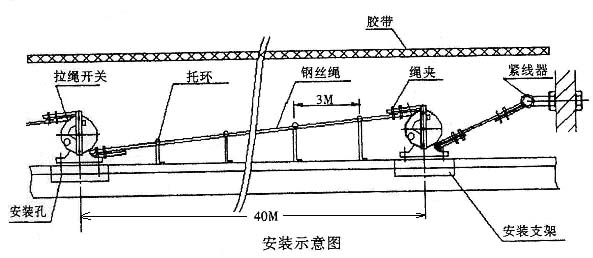

拉绳开关设备安装与接线：



1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，以免钢丝绳绕度过大， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
3、对于爬坡段胶带机，应尽量缩短开关间距，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，及拉绳长度。



拉线开关HFKLT2-II

跑偏开关HFKPT2-12-30220V

跑偏开关HFKPT1-12-30

JSB/KPP-12-30跑偏开关配套立辊 φ4

拉绳开关KLT2-II

纵向撕裂检测装置ZL-B-Ⅱ

跑偏开关HFKPT1-12-30

纵向撕裂ZS1A-RS485-W C24V

拉绳开关JJLK1-A-R485-W C24V

跑偏开关KPT1-12-35

拉绳开关HFKL2-I

跑偏开关KPT1-12-30

拉绳开关HFKLII-4

拉绳开关SL2-Ⅱ

跑偏开关HFKPT1-15-35

跑偏开关HFKPT1-20-35

拉绳开关JJLK1-A-R485-TH C24V
