拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍



拉线开关HFKLT2-II是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的。



【详细说明】



拉线开关HFKLT2-II

一、概述

拉线开关HFKLT2-II（即拉绳开关，急停开关）本产品采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。

二、主要用途

本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的。

三、主要技术指标

工作电压

AC220V

动作角度

25⪚

触点容量

AC220V  3A

极限角度

75⪚

接点形式

双断点1常开1常闭

防护等级

IP65

使用寿命

10万次

重    量

2.5Kg

四、外型结构及工作原理

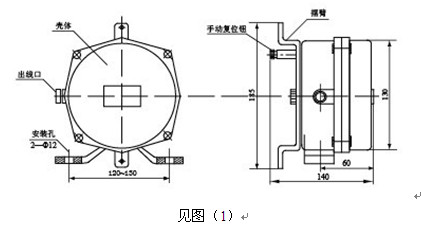

1．外型结构



2．工作原理

本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关两边的绳索，使开关内凸轮压动微动开关动作，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，使开关进入工作状态，发出停机信号，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，达到预防和控制设备及人身的目的。

五、安装及接线

（一）   安装

用户根据外形结构标注的安装尺寸，自制一安装支架，也可向我公司订购。将开关固定在胶带机两侧，成对安装，并满足下列要求：

1．  安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。

2．  把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。

3．  在满足开关正常工作前提下，尽可能拉紧两侧绳索然后zui大限度的减少拉绳的垂挠度。

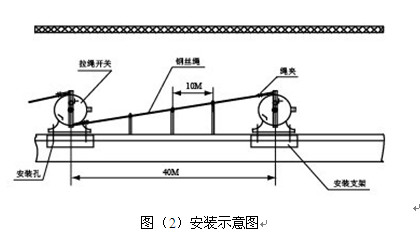

4．  对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（2）





（一）   接线

在出线口引出一个四芯橡套电缆分别是红、蓝、黄、黑。其中红、蓝为动断接点引出线。黄、黑为动合接点引出线。接线原理见图（4）





六、维护保养

1．  定期除尘，定期检验开关触点转换状态，保证正常工作。

2．  机件或钢丝绳严重锈蚀应及时更换。
