产品名称：SR-LS-II双向拉绳开关国标通用

产品型号：SR-LS-II

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-05-12

已获点击：60

详细说明

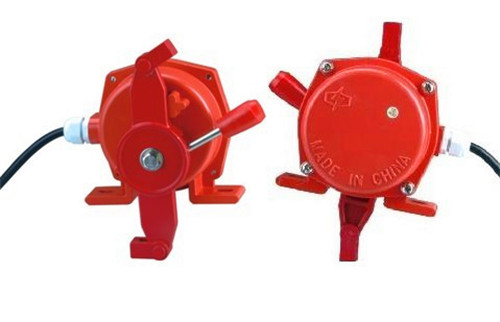

SR-LS-II双向拉绳开关国标通用

双向拉绳开关SR-LS-II，拉绳开关专用钢丝绳M4，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，价格实惠、厂家直销、拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛。

双向拉绳开关

一、概述：

本机用于胶带输送机发生事故时紧急停机。

二、工作原理

当胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动开关工作，发生停机或警报信号。自动复位机型在松开钢丝绳后自动复位，手动复位机型需操作复位手柄后方可复位。

三、结构特点

本机采用铝合金精密压铸壳体，强度高，重量轻；外壳防护等级达IP67，可以在恶劣环境中长期工作；机内采用进口元件，触点容量大，动作灵敏、可靠。

四、技术参数

五、使用与安装

开关平衡的安装在机架的固定支架上；

将钢丝绳系在两端的拉环上，每侧绳不超过30m（有坡度时应当缩短）；

拉绳压力应适宜，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，以确保开关可靠复位；

拉绳沿胶带平行方向设置，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，每10m加一吊环；

钢丝绳按照用户所需规格，可代购。

六、接线方式

本机出厂时配备接线图，用户可按照说明书进行接线。

双向拉绳开关广泛应用于冶金，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，煤矿、水泥、矿厂、电力、港埠、钢铁、粮食等领域的各种皮带输送设备。

拉绳开关型号

KLT2-1、HFKLT2-1

HFKLT2-I、HFKLT2-II

KLT2-II、XLLS-II

DPLS-I、DPLS-II

HFKLT2-2、KLT2-2

YHLS-L、FKLT2-Z

FKLT2-Y、AYLS-DFJ-D-100

  本公司专业生产和销售接近开关，光电开关，磁性开关，速度开关及皮带输送保护装置，产品全国批发，质量保证，质保一年，量大价优。
