产品名称：DSL-II隔爆往复式拉绳开关

产品型号：DSL-II

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2019-07-11

已获点击：56

详细说明

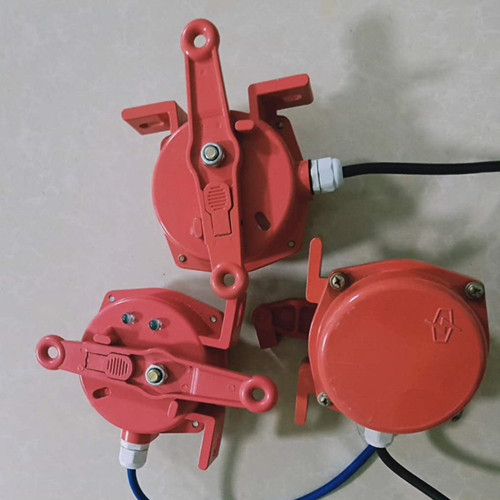

DSL-II隔爆往复式拉绳开关

概述：

本机用于胶带运输机发生事故时紧急停机。

工作原理：

当胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动作，发出停机或警报信号。自动复位机型在送开钢丝绳后自动复位，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，手动复位机型需操作复位手柄后方可复位。

结构特点：

本机采用铝合金精密压铸亮体，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，强度高，重量轻；外壳防护等级达IP67，可以恶劣坏境中长期工作；机内采用进口原件，触电容量大，动作灵敏，可靠。

DSL-II隔爆往复式拉绳开关生产厂家，山东卓信专业生产和销售皮带输送系列保护装置：拉绳开关，跑偏开关，打滑开关，撕裂开关，煤流开关，料位开关等，产品规格齐全，质量保证，量大价优。

技术参数：

使用坏境条件：坏境温度：-30°c-+75°c

              相对温度：不大于85％

动作角度：30°

极限角度：60°

动作里（kg）：10

触点数量：常开：1 常闭：1

常开：2 常闭:2(订货时需注明)

触电容量：Ac380v 10A

复位方式：自动、手动

可靠性：＞10°次

重量（kg）：2.5

使用与安装：

开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。

接线方式：

本机出厂时已配长度1.0米电缆线，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，接线方式参照标牌所标颜色。
