拉绳开关
拉线开关SLFUF-A-II拉绳控制器
产品简介
产品名称: 拉线开关SLFUF-A-II 产品型号:SLFUF-A-II 所属类别:双向拉绳开关 > 拉线开关 发布时间:2019-12-08 已获点击:5 详细说明 网络中的拉线开关SLFUF-A-II犹如浩瀚的海洋,在这样辽
订购热线:0537-2839666
产品介绍



拉线开关SLFUF-A-II





产品名称:拉线开关SLFUF-A-II

产品型号:SLFUF-A-II

所属类别:双向拉绳开关 > 拉线开关

详细说明



网络中的拉线开关SLFUF-A-II犹如浩瀚的海洋,在这样辽阔的平台找到自己满意的产品很不容易,但希望您能停下仓促的脚步耐心看一下我们的产品,我们将为您提供优的产品和的价格

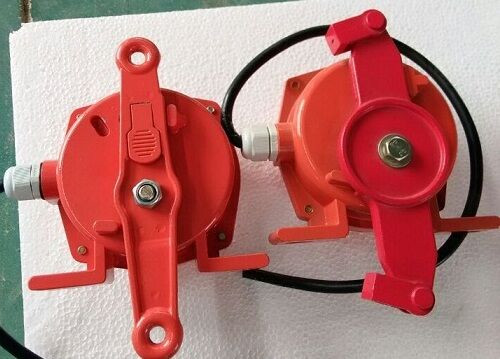

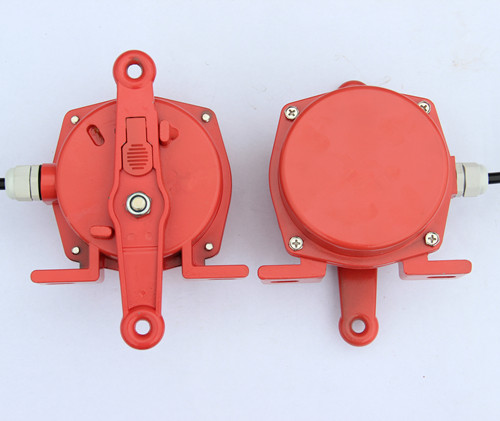

拉线开关SLFUF-A-II

拉线开关即双向拉绳开关,事故开关,拉绳开关又叫做紧急停机开关,一般在一些企业里面在使用,不过现在有的农村也还在使用这种双向拉绳开关,双向拉绳开关是一种开关型的传感器,一般是用于皮带输送机,包装生产线,起重机,挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置,当有紧急事故发生的时候,人们在现场沿线任意的地方就可以拉动拉绳开关,拉动拉绳的时候就可以发出停机的信号,从而使的机器停止运作,达到保护人身安全的作用,这种开关虽然现在是多数用于企业,不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。,采用高精密铝合金生产压铸而成,强度高、外壳重量轻而且坚固,外面用红色和黄色烤漆,不易脱落,光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。






拉绳开关工作原理

双向拉绳开关分I型和II型两种型号,I型动作后自动复位。II型动作后有自锁装置(锁定销),需要手动拉出复位后开关才能重新使用。本件为双向动作,拉绳臂两端均可安装拉绳,当胶带机运行出现故障需停机,现场工作人员拉动拉绳,使转臂转过一定的角度,触动工作开关后能同时发出报警和停机两组信号,达到预防和控制设备及操作员安全的目的。

主要组成部分

双向拉绳开关主要是由拉杆凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上,采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时,在输送机沿线任意拉动钢丝绳,钢丝绳将会牵动驱动臂开始旋转,通过传动轴从而带动扭力弹簧使精密的凸轮发生位移,驱动双向拉绳开关切断控制线路,使得输送机快速的停止运行。山东拉线开关SLFUF-A-II TUERKE/山东卓信正品

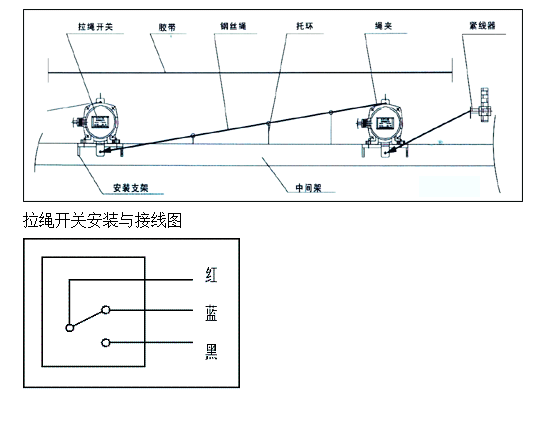

安装与接线:

1、拉绳开关成对安装在胶带机左右两侧,安装支架与胶带机中间架用螺栓或采用焊接固定,其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
 2、拉绳推荐采用覆塑钢丝绳,(或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可)。丝绳用绳卡(6KTH)固定,每隔3m左右安装一个托环,以免钢丝绳绕度过大,拉绳开关是一种开关型传感器(即无触点行程开关),主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。因为它既有行程开关、微动开关的特性,同时又具有传感性能,并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。,保证拉绳动作可靠。在满足开关正常工作的前提下,DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时,通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种,需要达到国家规定IP等级。双向拉绳开关自动复位:动作后后能自动回到初始位置,可能会造成误差启动。手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。,尽可能拉紧绳索,减少钢丝绳垂度。




 3、对于爬坡段胶带机,应尽量缩短开关间距,及拉绳长度。

 4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,双向拉绳开关使用与安装:开关平衡地按在机架的固定支架上;将钢丝绳系在两端的拉环上,没侧绳不超过30M(有坡度时因当缩):拉绳压力应适宜,以确保开关可靠复位:拉绳沿胶带平行方向设置,每3M加以吊环;钢丝绳按用户所需规格,厂方订购。双向拉绳开关接线方式:双向拉绳开关出厂时已配长度1.0米电缆线,接线方式参照标牌所标颜色。,3、4为常闭接点。

耐高温接近开关150℃

HL-M12-S2TO HL-M12-S2TC

HL-M12-N4TO HL-M12-N4TC
HL-M12-S2NO  HL-M12-N4NO

HL-M12-S2NC  HL-M12-N4NC

HL-M12-S2PO  HL-M12-N4PO

HL-M12-S2PC  HL-M12-N4PC

HL-M12-S2AO  HL-M12-N4AO

HL-M12-S2AC  HL-M12-N4AC

耐高温接近开关180℃

HL-M18-S5TO HL-M18-S5TC

HL-M18-N8TO HL-M18-N8TC

HL-M18-S5NO  HL-M18-N8NO

HL-M18-S5NC  HL-M18-N8NC
HL-M18-S5PO  HL-M18-N8PO

HL-M18-S5PC  HL-M18-N8PC

HL-M18-S5AO  HL-M18-N8AO

HL-M18-S5AC  HL-M18-N8AC
