拉绳开关
双向拉绳开关KGT-IIKBW-220L防爆拉绳开关
产品简介
产品名称: 双向拉绳开关KGT-II 产品型号:KGT-II 所属类别:双向拉绳开关 > 拉绳开关 发布时间:2019-12-09 已获点击:5 详细说明 双向拉绳开关KGT-II 双向拉绳开关用于胶带运输机现场。
订购热线:0537-2839666
产品介绍



双向拉绳开关KGT-II





产品名称:双向拉绳开关KGT-II

产品型号:KGT-II

所属类别:双向拉绳开关 > 拉绳开关



详细说明



双向拉绳开关KGT-II

双向拉绳开关用于胶带运输机现场。当发生紧急事故时,便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠,在胶带运输机中得到广泛应用。






双向拉绳开关KGT-II 质量保证 价格实惠

双向拉绳开关使用环境条件:

a.环境温度:-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命:开关动作10万次

e.绝缘电压:AC1000试验1分钟

结构特征与工作原理: 双向拉绳开关KGT-II

本开关采用回转式凸轮结构。当拉杆手回转时,凸轮随之转动,使微动开关动作,输出开关量,发出报警信号和停机信号。复位方式拉绳开关I型为自动复位,双向拉绳开关注意事项 1.产品外壳设有接地端子,用户在安装使用时必须可靠接地。 2.安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3.产品的维修必须在安全场所进行,或当现场确认无可燃性粉尘存在时方可进行。 4.本拉绳开关外壳必须保持清洁,粉尘堆积厚度不大于3mm。 双向拉绳开关,拉线开关,安全开关,急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2-Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。,拉杆解除拉力后,凸轮结构自动复位到原始状态。拉绳开关II型为手工复位,凸轮轴回转到一定角度自锁定位,需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货,本产品Z、S型采用移动凸轮结构,当拉动任意一侧拉绳时,便驱动凸轮,使开关动作转换发出停机信号,1型采用自动复位,2型采用手动复位。双向拉绳开关注意事项:1、接线联接可靠,绝缘密封。2、拉绳开关安装完毕后,两侧拉绳松紧适宜,挠度小,拉拉绳后,开关能可靠复位。,较好防止水、灰尘进入机壳内。

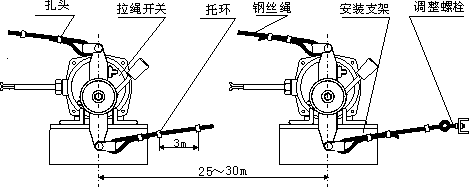

安装调整
本产品一般安装在胶带运输机沿线两线机架上。
1.将拉绳开关固定在支架上。
2.两机之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧,安装支架与胶带机中间架用螺栓,其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳,(或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可)。丝绳用绳卡(6KTH)固定,每隔3m左右安装一个托环,以免钢丝绳绕度过大,保证拉绳动作可靠。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂度。3、对于爬坡段胶带机,应尽量缩短开关间距,及拉绳长度。4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,3、4为常闭接点。,1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注:双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)双向拉绳开关工作原理:当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动元件开关动作,发出停机信号,达到停机效果,防止事故的扩大。,松紧应适度。
3.为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。

结构特点:
1.本产品采用铝合金铸造壳体、强度高、重量轻。
2.外壳防护等级达到IP65,可在恶劣环境下长期工作。
3.本产品动作灵敏、稳定性高、性能可靠。

主要技术指标

产品型号      HFKLT2-I      HFKLT2-II

动作角度       30°           30°

极限角度       75°           75°

动作力(kg)   10            10

触点数量     1常开1常闭   1常开1常闭

触点容量     AC380V 5A      AC380V 5A

复位方式     自动           手动

可靠性       >10万次       >10万次

防护等级     IP65           IP65
