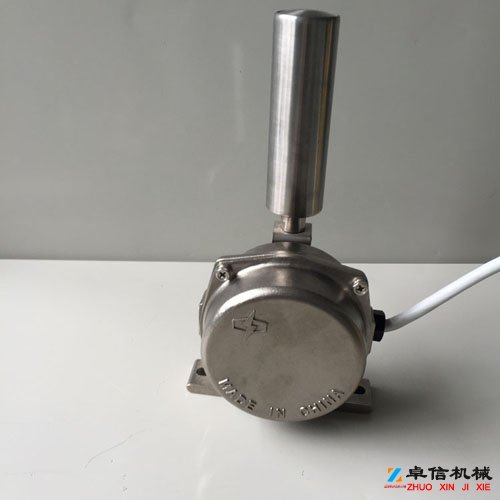

两级跑偏开关HQP-996BXG/HXZ化肥厂防偏开关

两级跑偏开关HQP-996BXG/HXZ 不锈钢跑偏开关
两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出警示信号以及进一步的自动停车。能及时的保护设备、避免事故扩大化，达到保障生产，保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又达到减员增效，集中生产，利于生产与调度的目的。

本产品是皮带输送机保护系列中，必不可少的一种保护装置，我公司接受客户来样定制，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，可根据客户使用要求来定制加工各种规格尺寸两级跑偏开关，也可根据客户使用环境来定制各系列耐高温，耐低温，耐腐蚀，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，防水，防爆，防粉尘，系列产品，我公司有的技术研发团队，*的管理团队，产品都是经过严格检测， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，经过多重环境测试，品质有保证。

常用名：跑偏开关、双极跑偏开关、二极跑偏开关、皮带跑偏开关、皮带跑偏监测装置。

工作原理

两级跑偏开关安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。

当发生轻微跑偏事故时（12⪚），两级跑偏开关的*组触点动作，发出事故预告信号。

当发生严重跑偏事故时（30⪚），两级跑偏开关的第二组触点动作，可使输送机自动停车。

两级跑偏开关HQP-996BXG/HXZ特点

结构简单实用、性能稳定可靠

防尘、防震、防潮

体积小、重量轻、寿命长

安装方便，免维护

输出信号既可与现场设备联锁使用，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，也可送达微机控制系统

电源适应性广：24~380V

技术参数

工作电压：24~380V

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90

重    量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-

动作力：50&plun;10N

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。
