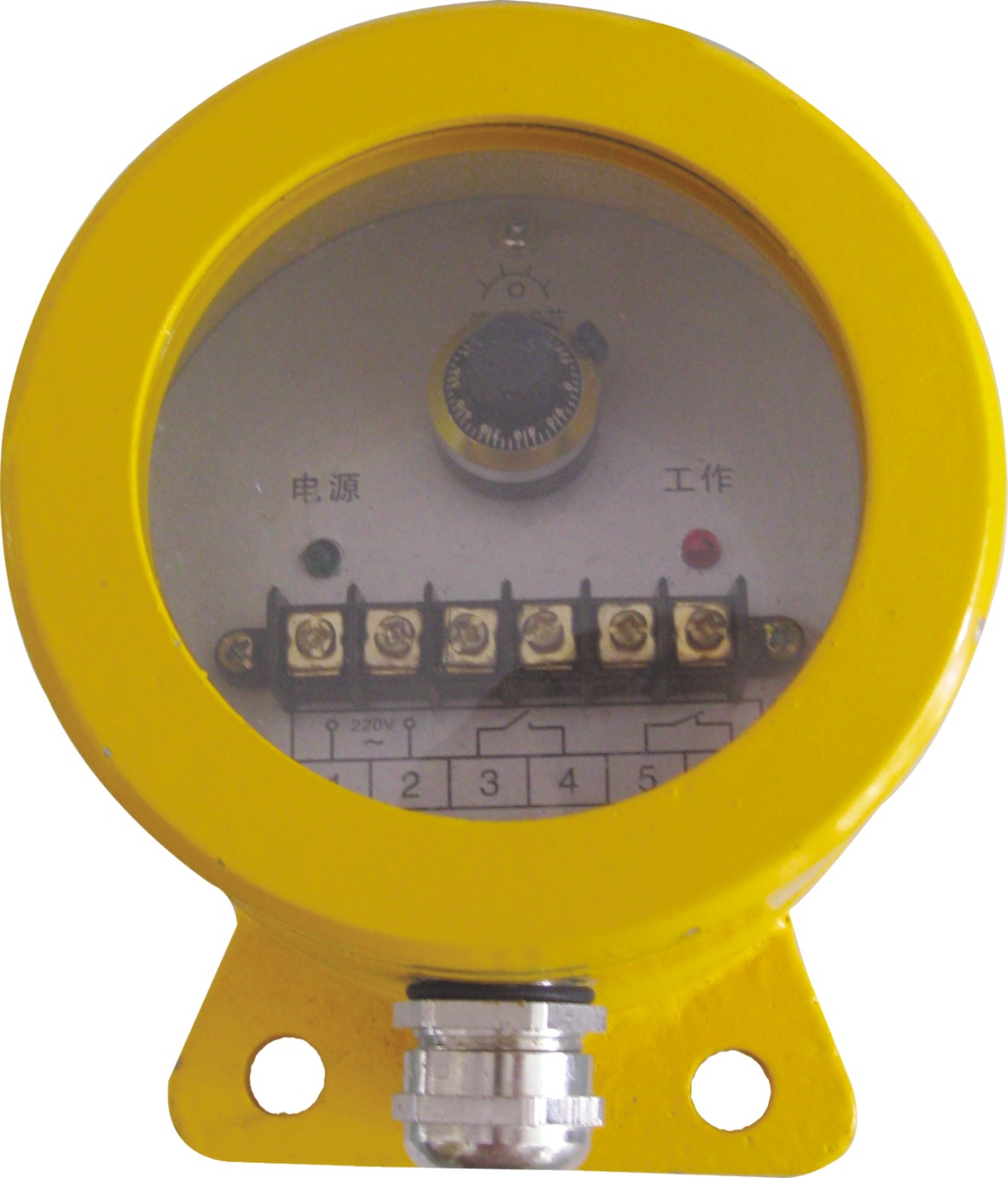

打滑开关
欠速开关HQZS-001SPT|DH-J防爆打滑开关|DH-II打滑欠速开关|失速开关
产品简介
HQZS-001SPT/D欠速开关价格|厂家|图片 产品名称:打滑检测器,打滑开关,皮带机专用打滑开关 输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测,当被监测的运输皮带的运行速度
订购热线:0537-2839666
产品介绍
HQZS-001SPT/D欠速开关价格|厂家|图片
产品名称:打滑检测器,打滑开关,皮带机专用打滑开关
输送带速度检测器可用于DH02E-1-WW输送皮帶运行速度的监测,当被监测的运输皮带的运行速度低于预先设定值时,它能发出报警或停机信号,可有效地避免事故的发生和扩大。可应用于冶金、煤炭、矿山、水泥、电力、粮食等行业的皮带运输机中,是物料输送系统中实现自动控制所不可缺少的监控装置。
HQZS-001SPT/D欠速检测装置主要技术指标:
1、检测模式:非接触式;
2、适应检测带速:0∽9.99米/秒;
3、可检测速度打滑率:0∽100%;
4、速度测量误差:< 0.1米/秒;
5、继电器运行寿命:10万次;
6、触点容量:AC220V 3A;
7、供电电压:AC220V 50Hz;
8、使用环境温度:-25°+65℃
9、转速显示范围:0∽9.99米/秒;
10、传感器防护等级:IP67
打滑开关
打滑检测器工作原理:
DH系列非接触打滑开关是通过检测其探头处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在“不平整处",只要将打滑开关探头对着有不平整处的部位安装即可;如果找不到“不平整处"(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造“不平整点"(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,打滑开关检测到探头电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到探头电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按“设备保护接线参考图"接线时,可用来保护设备;如按“检测转动/停转接线参考图"接线时,可用来检测“转动"。盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。本开关可调整速度值电子测速开关ESPB-030U安装说明:先将固定支架焊在输送机的横梁上;再将支臂用销轴、开口销连接在支架上。
打滑开关安装后应满足下述要求:
打滑检测装置胶带运行方向顺向防止,触轮距胶带边缘200-300mm感应面与开关闸的距离4mm为佳,感应点可以是从动轮处凸出(面)部分(铁类),也可以采用凹面作为感应面。如果从动轮侧面无凹凸面,可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面(出厂时已配感应面)注:有些输送机从动轮无法安装的,打滑开关可安装在于胶带紧密接解且在胶带运行中不会出现脱离胶带能正常运转的转轴或滋轮处。某些安装位置可能需要现场制作安装支架,特殊情况下,如需要从新调节开关速度是时,在安装好开关后,启运输送机。在输送机正常速度下逆时针方向调整开方微开关内部电位器,调整到动作指示灯用于对输送机进行线性检测的新型装置,对带速进行实时检测.已广泛用于输送系统中的胶带上,为胶带机的安全运行提供了可靠的检测手段它能够及时检测出皮带输送机的打滑故障,并发出报警信号,具有工作稳定性强,防护等级高等特点,可广泛打滑开关用于各种带式皮带运输系统。 卓信机械有限公司是专业从事电气自动化的研究、开发和生产的高科技企业,产品广泛应用于工业自动化,具备有高技术含量的、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、超速开关、矿用电器、凸轮控制器、行程限位开关、两级跑偏开关、双向拉绳开关、速度检测器、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、欠速开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、井筒磁开关、等自动化工控电器通过不断创新,每一种规格的产品均在设计阶段即严格测试其性能、品质、可靠性及制造可能性,而在生产过程中更严格实施统计品质管理,以确保成品的高品质。
欠速开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。欠速开关放置在防风雨的密封、抗腐蚀外壳内,允许暴露在恶劣环境中工作。
非接触接近探测器,寿命长、维护费用低.两螺栓固定,确保安装简单一体化结构,集中的控制装置,设定或故障检修简单无运动部件、无磨损、安全寿命长。
启动延迟,旋转设备起动过程中尚未达到工作速度时,10秒钟延迟报警。
欠速开关HQZS-001SPT/D工作原理
盘随胶带运行而旋转时,传感器的磁感应信号输入到控制电路中去,经放大、整形后进行计数。其计数值与预置数比较,判断胶带机的带速,即:正常速度、打滑或超速等。同时,执行电路输出相应的开关信号。
打滑开关当触轮随胶带机运行而旋转时带动机内的脉冲盘,在脉冲盘旋转时引起的磁感应信号的变化输入到速度传感器的控制电路中,经电路放大、比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。
感应面与开关闸的距离4mm为佳,感应点可以是从动轮处凸出(面)部分(铁类),也可以采用凹面作为感应面。如果从动轮侧面无凹凸面,可以在从动轮内侧骨架上焊接一厚度为7mm铁片作感应面。感应面面积必须大于开关感应面(出厂时已配感应面)本产品是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置,当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号,以供报警或停机。无运动邮件、无磨损、安全寿命长、一体化结构,集中的控制装置,设定或安装在恶劣环境中使用。
带数显KBJ-220J/KBJ-220Y非接触式欠速开关
打滑开关安装使用与接线安装时,可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面,安装后应保证胶带有料情况下使打滑检测器与胶带面平行,同时胶带无料运转时检测器触轮与胶带面应可靠接触,且安装位置保证在振动最小和胶带抖动最小的地方。当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时,可按安装示意图并选用柔性连轴器以保证产品工作正常。使用时只要将产品按安装示意图安装在相应的位置上即可,我厂提供的产品均是按用户订货时提出的要求生产制造的。由于理论上的带速和实际胶带运行速度有差异,用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。
