打滑开关

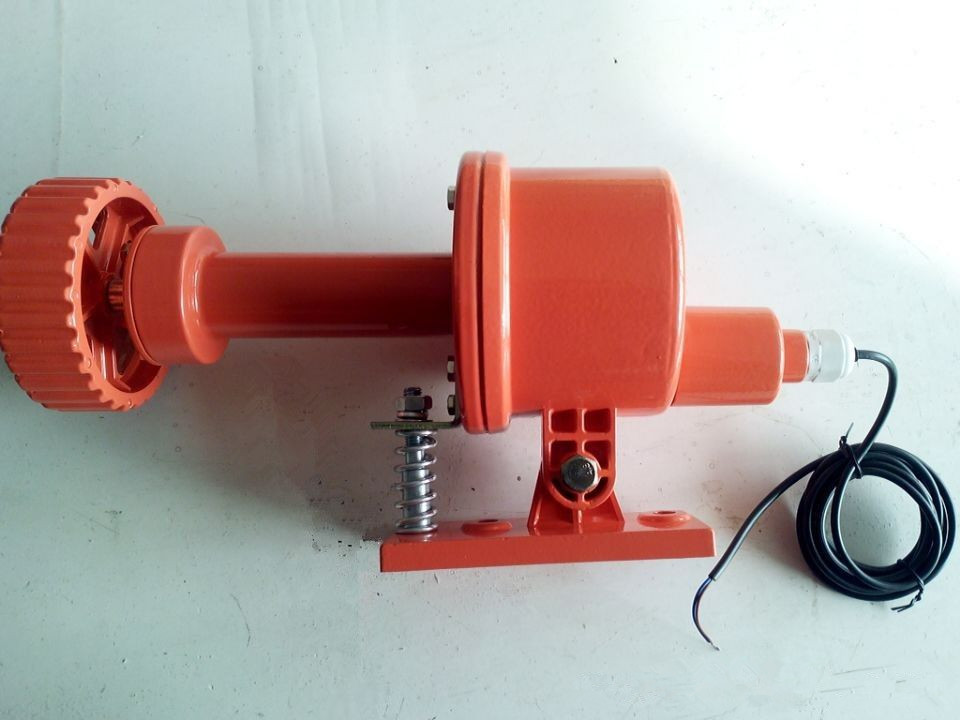

XT-SS-ID打滑检测器|XT-SS-ID非接触式打滑欠速开关|SJK-1打滑检测仪
产品简介
XT-SS-1型速度检测器特点 具有一个1~599分钟,可任意设定的报警点; 检测皮带机工作带速范围:0.1 米/秒~6.0米/秒; 检测器无转动方向限制,声光报警器(又叫声光警号)是一种用在危
订购热线:0537-2839666
产品介绍
XT-SS-1型速度检测器特点
具有一个1~599分钟,可任意设定的报警点;
检测皮带机工作带速范围:0.1 米/秒~6.0米/秒;
检测器无转动方向限制,声光报警器(又叫声光警号)是一种用在危险场所,通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所,还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所,也可以露天、室外使用。,正转、反转均可使用;
检测器采用二线制信号传输(如图1),
无需单独供给电源, 最远传输距离达2公里;
可在露天恶劣环境中使用;
可与不同电压等级(DC24V~DC110V和AC220V)输入方式的PLC或继电器配合使用;
具有电源、报警点动作显示.
主要技术指标

.工作电压: AC220V或DC24V(两者选一);

.消耗功率: < 10VA;

.输出方式:1组开关量(无源常开、常闭触点)

.速度设定范围:10~599转/分钟;

.被测滚筒范围: ≤φ2000mm;

.传感头检测距离: ≤20mm;

.报警点: 60%;

. 防护等级: IP65;

. 环境温度: -20℃~+55℃;
XT-SS-1型速度检测器本身不需要单独的工作电源,它通过后级电气控制器所供给的微小电流即可正常工作。控制器安装在电气控制箱内或中央的电气控制室内的继电器或PLC等,要求后级电气控制器的启动电流大于0.2mA;动作电流小于200mA。
XT-SS-1型速度检测器在初始通电时需要5-10秒的预热时间,所以一般应工作在通电状态下。在机械设备启动时用户应配备启动延时接入电路,以避开机械启动时的低速区段。

四.工作原理

利用从动滚筒与胶带运行速度相同的原理来检测从动滚筒的速度,安装方法编辑 声光报警器由探测器与报警控制主机构成,广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业,用以检测室内外危险场所的泄漏情况,是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时,探测器将气信号转换成电压信号或电流信号传送到报警仪表,仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示,值班人员及时采取安全措施,避免燃爆事故发生。,非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时,火灾报警控制器送来的控制信号启动声光报警电路,发出声和光报警信号,完成报警目的。也可同手动报警按钮配合使用,达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器,其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象,宜选用带有语音提示的火灾声警报器,语音应同步。 3、同一建筑中设置多个火灾声警报器时, 应能同时启动和停止所有火灾声警报器工作。,将一个检测点安装在被测滚筒内侧端面上,检测器检测滚筒每一转的速度,当胶带与主滚筒之间出现打滑时,带速降到报警点一下,该装置发出开关信号,用户可利用该信号作为报警或联锁信号,使上位输送机或放料口停止向本输送机放料,带速恢复到基本正常值时,检测器自动解除报警信号。
若某皮带运输机额定带速v=2.5米/秒,安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件,由铂丝线圈上包氧化铝和黏合剂组成球状,其外表面附有铂、钯等稀有金属。因此,在安装时一定要小心,避免摔坏探头。声光报警至少发声设备,没有探头。 (2)报警器的安装高度一般应在180cm以上,以便于维修人员进行日常维护。 (3)报警器是安全仪表,有声、光显示功能,应安装在工作人员易看到和易听到的地方,以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同,室内探头的安装位置也应不同。被测气体密度小于空气密度时,探头应安装在距屋顶30cm外,方向向下;反之,探头应安装在距地面30cm处,方向向上。,检测轮半径r=400mm,即检测轮额定转速为:
n=2∏r/v×60=2×3.14×0.4×60/2.5≈60转/分

现要求当转速降到额定转速的70%时报警停止系统运行。则报警值设定为:
60×70%=42转/分。
当速度低于每分钟42转,检测器输出报警信号给远程控制器,由远程控制器来控制停机.
打滑开关:DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II
