打滑开关
JEDN-III胶带机打滑开关_打滑检测装置煤矿用打滑开关
产品简介
山东卓信JEDN-III胶带机打滑开关本产品采用铝合金压铸壳体,强度高,重量轻,开关采用进口的行程开关,触点容量大
订购热线:0537-2839666
产品介绍

品牌 自营品牌   应用领域 食品/饮料,化学品检测,石油/化工,地矿,能源

山东卓信JEDN-III胶带机打滑开关
本产品采用铝合金压铸壳体,强度高,重量轻,打滑检测器安装使用与接线安装时,可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面,安装后应保证胶带有料情况下使打滑检测器与胶带面平行,同时胶带无料运转时检测器触轮与胶带面应可靠接触,且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时,可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可,我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异,用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较,判断胶带的带速,同时执行电路输出相应的开关信号。既:在达到低于打滑速度时执行电路输出相应的开关信号,使主机停机。,开关采用进口的行程开关,触点容量大、动作灵敏,打滑开关是一种经济、可靠性强、对轴转速及其他旋转装置简单通用的监测装置,当检测到目前转速信号低于或高于正常转速范围,开关输出一组开关信号,以供报警或停机。打滑开关无运动部件、无磨损、安全寿命长,一体化结构,集中的控制装置,设定或故障检修简单。外壳彩用防水防尘的设计两螺固定壳体,可直接安装在恶劣环境中使用。面板操作说明打滑开关是气动元件、矿用电器、接近开关、光电开关、霍尔传感器、磁性开关、速度传感器、齿轮传感器、两级跑偏开关、双向拉绳开关、打滑开关、皮带打滑检测装置、料位监测器、速度检测器、打滑开关、堆煤开关、煤流开关、倾斜开关、撕裂开关、皮带输送装置控制柜、声光报警器等工控电器,集开发、制造、销售与一体。,使用寿命长。密封性好,具有防尘、防震、防防腐等优点,外壳防护等级达IP65,可在恶劣的环境中长期工作。

【详细说明】

山东卓信JEDN-III胶带机打滑开关

打滑开关,非接触感应原理工作。该产品对电机及机械转动装置(提升机、斗提机、皮带机、链式输送机、螺旋输送机等)常出现的堵转、卡转、超载慢转、皮带打滑、转动链(带)脱落、转动轴断裂等电器、机械工艺出现的故障均能及时地停机处理,达到维护设备、保障生产的目的。广泛应用于水泥、煤

矿、电力、粮食等行业。

一、工作原理:

非接触打滑开关是通过检测其处电容的周期性变化工作的。如果被传动轴、轮的端面或圆周面存在&lquo;不平整处&rquo;,只要将打滑开关对着有不平整处的部位安装即可;如果找不到&lquo;不平整处&rquo;(轴、轮的端面平整且圆周面均匀光滑),只需在轴、轮的检测处人为制造&lquo;不平整点&rquo;(在被检测的面上加贴一小块薄金属片)即可。当电动机转动时,通过转动装置驱使被传动轴、轮转动,非接触欠速(打滑)开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号,以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器,寿命长、维护费用低,两螺栓固定,确保安装简单,一体化结构,集中的控制装置,设定或故障检修简单,无运动部件、无磨损、安全寿命长。,打滑开关检测到电容周期变化时保持闭合状态。当设备发生卡转、堵转、皮带打滑、传动带脱落等故障时,被传动轴将慢转或停转,打滑开关检测到电容的变化周期明显变长,此周期如超过正常变化周期的两倍之多,打滑开关将由闭合状态转为断开。打滑开关如按&lquo;设备保护接线参考图&rquo;接线时,可用来保护设备;如按&lquo;检测转动/停转接线参考图&rquo;接线时,可用来检测&lquo;转动&rquo;。

JEDN-III胶带机打滑开关

二、主要特点:

1、非接触接近探测器,无运动部件、无磨损、寿命长、维护费用低。

2、一颗螺栓固定,安装简单。

3、结构,非接触欠速(打滑)开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号,以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器,寿命长、维护费用低,两螺栓固定,确保安装简单,一体化结构,集中的控制装置,设定或故障检修简单,无运动部件、无磨损、安全寿命长。,免设置、调试。

4、既可用于设备保护,也可为工业控制计算机提供&lquo;转动&rquo;信号。

5、两线制接线。AC220V供电(H&mash;A型)和C15V&mash;24V供电(H&mash;型)两种。

三、技术参数:

1、H&mash;A型供电电压:交流220V&plun;22V。用配套供货的AC220V交流继电器作负荷。

H&mash;型供电电压:直流15V&mash;24V。用C12V直流继电器作负载。

2、检测转速范围:(8~1500)转/分(转速低于8转/分时,可增加&lquo;信号生成点&rquo;。

3、断开时间:正常运转时一转时间的两倍,并限于(0.4~8)秒之间。

4、打滑开关与检测目标距离:近距离间隔(1~8)mm。

5、加贴&lquo;信号生成点&rquo;时,薄片厚度:≥2mm。

6、工作环境:-30℃~+50℃

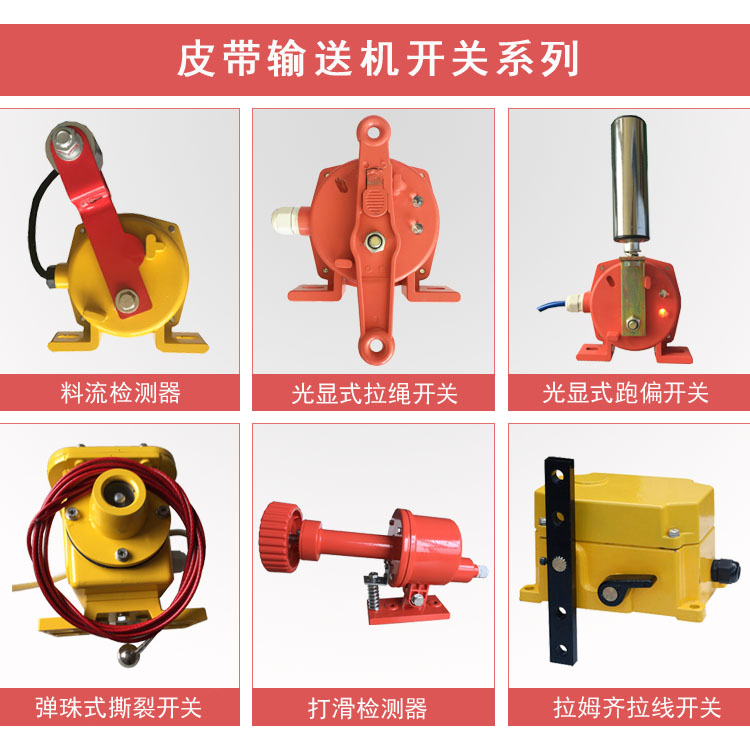

本公司:接近开关、光电开关、磁性开关、接近光电附件、皮带输送保护、电子凸轮、矿用防爆开关、矿用防爆电气等系列;产品广泛适用于机床限位、检测、计数、测速、液面信号、自动流水线定位发讯号等多种控制,广泛使用于机械、矿山、冶金、塑料、纺织、化工、轻工、烟草、电力、铁路等部门。
