产品型号：DLK-V22300B/G

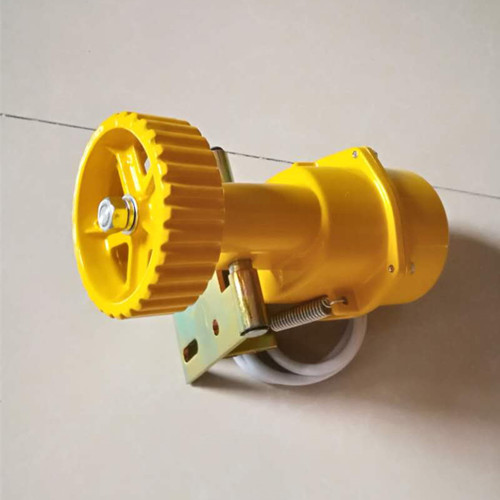

DLK-V22300B/G皮带打滑装置
皮带打滑开关用于对输送机带速进行检测的新型装置，对带速进行实时检测，已广泛应用于煤矿行业、电力行业、粮食等行业的输送系统中胶带上，为胶带机的安全运行提供了可靠的检测手段。
主要技术指标：
检测带速范围：0.8～3.5米／秒
供电电源：AC 380V (AC 220V), 2A, 50HZ；
绝缘电阻：≥ 20 MΩ
触点数量：一开一闭两组触点，双向动作；
触点容量：电压500V以下，打滑开关HQZS-001SPT/D是一种费用低。可靠性强、对轴转速及其他旋转装置简单通用的监测装置。打滑开关放置在防风雨的密封、抗腐蚀外壳内，允许暴露在恶劣环境中工作。非接触接近探测器，寿命长、维护费用低.两螺栓固定，确保安装简单一体化结构，集中的控制装置，设定或故障检修简单无运动部件、无磨损、安全寿命长。打滑开关启动延迟,旋转设备起动过程中尚未达到工作速度时，10秒钟延迟报警。，电流2A以下
触点寿命：不大于10万次；
打滑率：25%～30%（可以用户要求而定）
工作环境：-30～+60
防护等级：IP54.
DLK-V22300B/G皮带打滑装置工作原理
速度检测器水平安装在上行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止触轮跳动而产生的误动作。当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁感应信号输入到控制电路中去，经放大，热后进行计数。算计数值与预置数比较，判断胶带的带速，即：正常速度、打滑或超速等。同时，打滑检测器安装使用与接线安装时，可按下述要求并满足现场使用条件安装在带式运输机上胶带的下面，安装后应保证胶带有料情况下使打滑检测器与胶带面平行，同时胶带无料运转时检测器触轮与胶带面应可靠接触，且安装位置保证在振动最小和胶带抖动最小的地方。打滑开关当采用检测器输出轴和从动滚筒轴连接检测胶带实际带速的方法时，可按安装示意图并选用柔性连轴器以保证产品工作正常。打滑开关使用时只要将产品按安装示意图安装在相应的位置上即可，我厂提供的产品均是按用户订货时提出的要求生产制造的。打滑开关由于理论上的带速和实际胶带运行速度有差异，用户届时可按我厂提供调整办法适当的调整以切实适合正常工作状态。比较、整形后进行计数。其计数值与预置数比较，判断胶带的带速，同时执行电路输出相应的开关信号。既：在达到低于打滑速度时执行电路输出相应的开关信号，使主机停机。，执行电路输出相应的开关信号。
结构特性

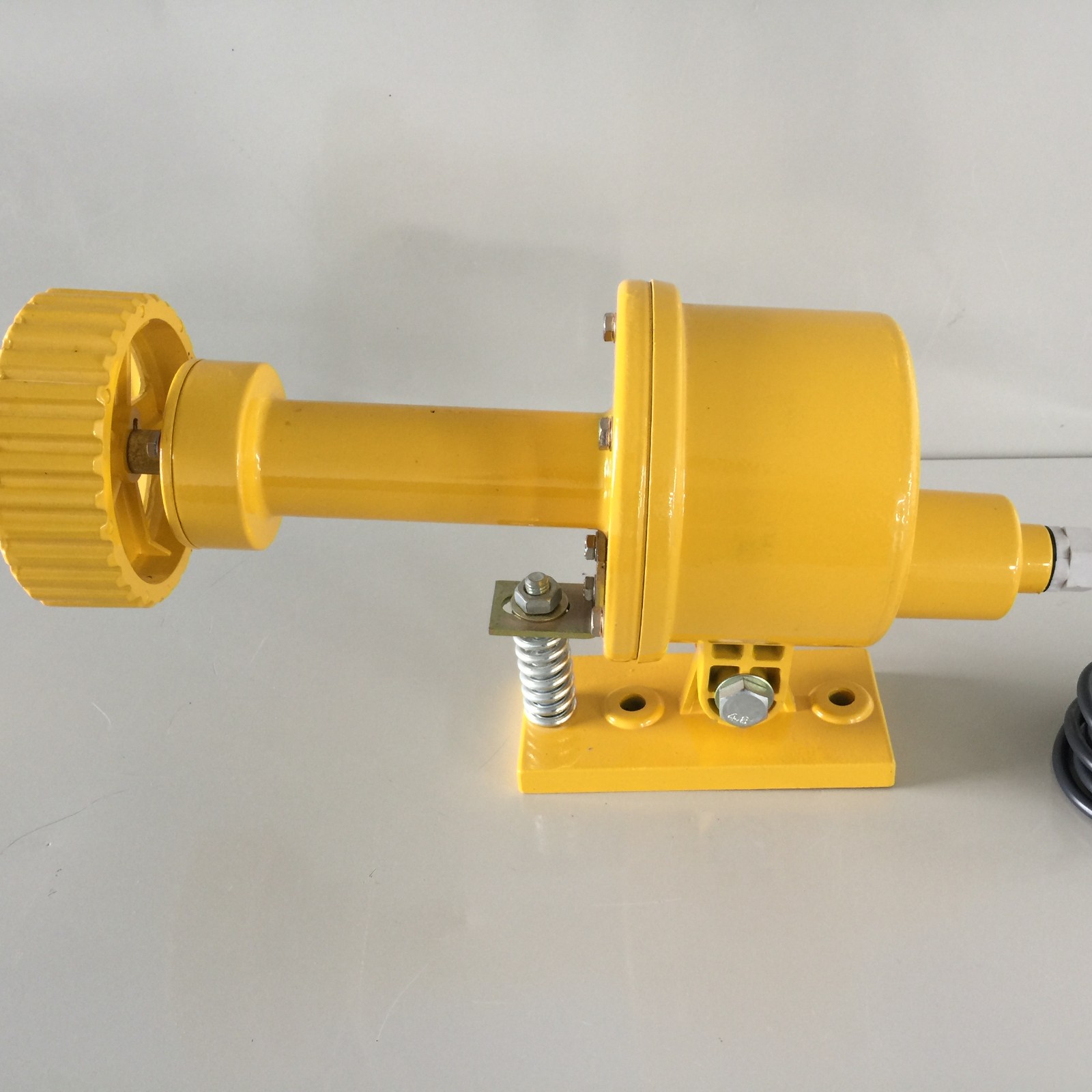

本机由触轮、脉冲盘、电子脉冲开关、壳体等组成，触轮采用铸铁制造，表面铣槽有耐磨打滑作用，壳体采用铝铸造，联接处配有密封圈，即使本机减轻重量与较好防水性能。本机内开关采用常闭型，若带速低于正常速度80%即可跳闸或停机。
使用安装
本机应避免在起动和停止过程中投入使用，非接触欠速（打滑）开关是一种经济、可靠性强、对轴转速及其它旋转装置简单通用的监测装置。当监测到当前转速信号低于或高于正常转速范围开关输出一组开关信号，以供报警或停机。外壳采用防水防尘设计可直接安装在恶劣环境中使用。非接触接近探测器，寿命长、维护费用低，两螺栓固定，确保安装简单，一体化结构，集中的控制装置，设定或故障检修简单，无运动部件、无磨损、安全寿命长。，安装位置应选在胶带运行平稳出。
